Kitagawa Ø 203-8''

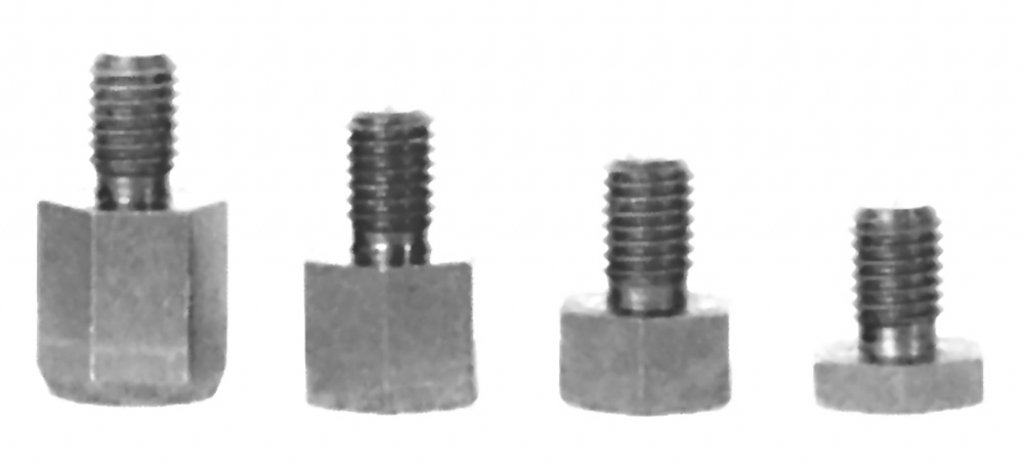

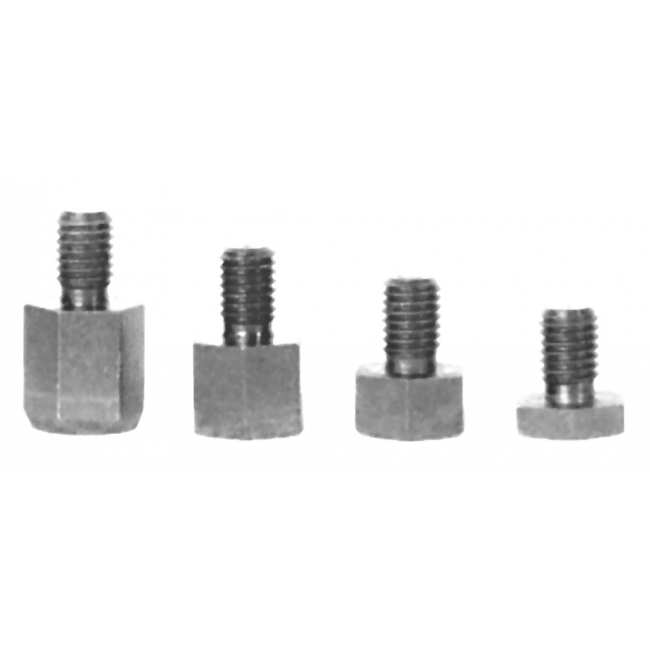

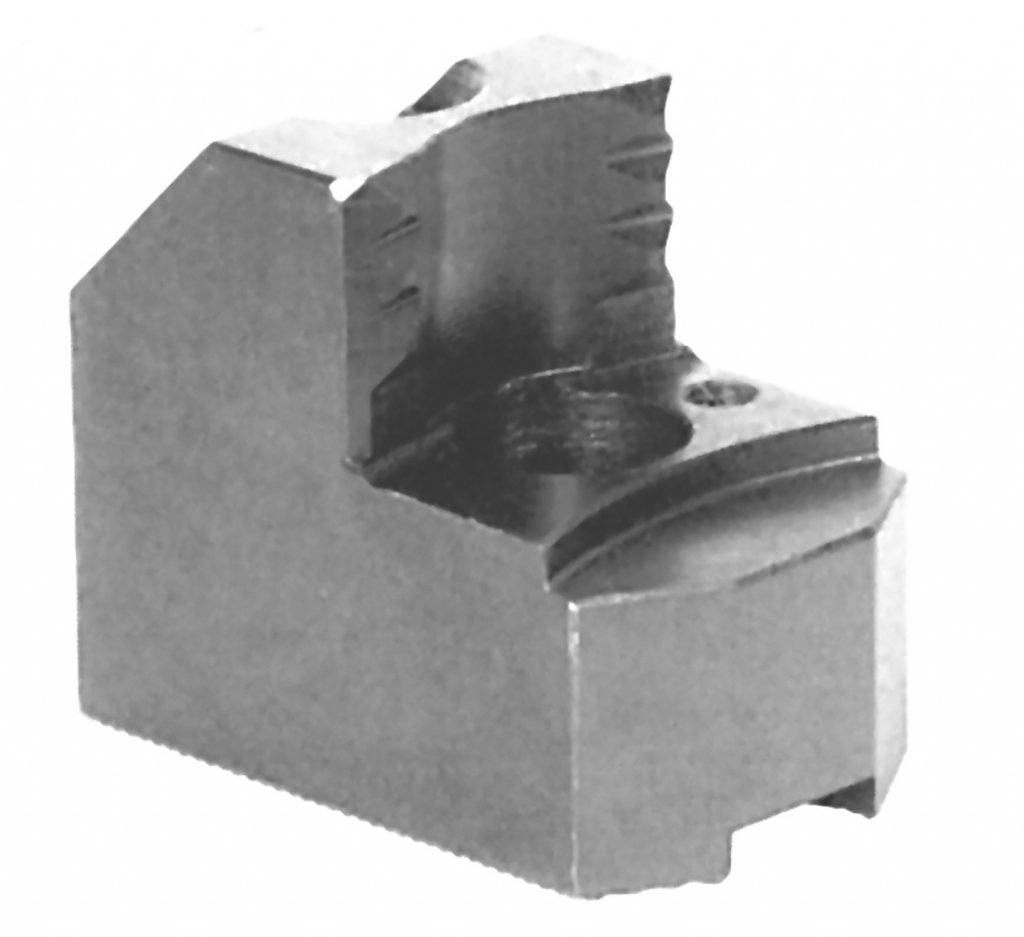

Griffe temprate per pezzi grezzi

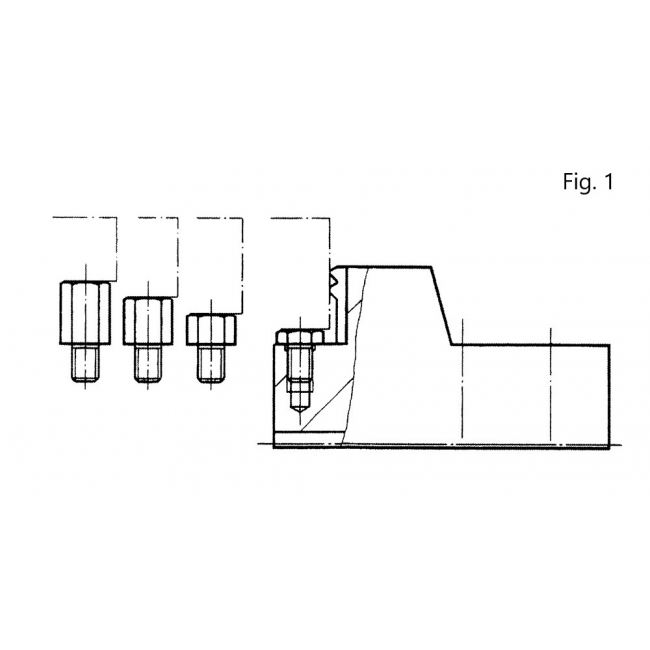

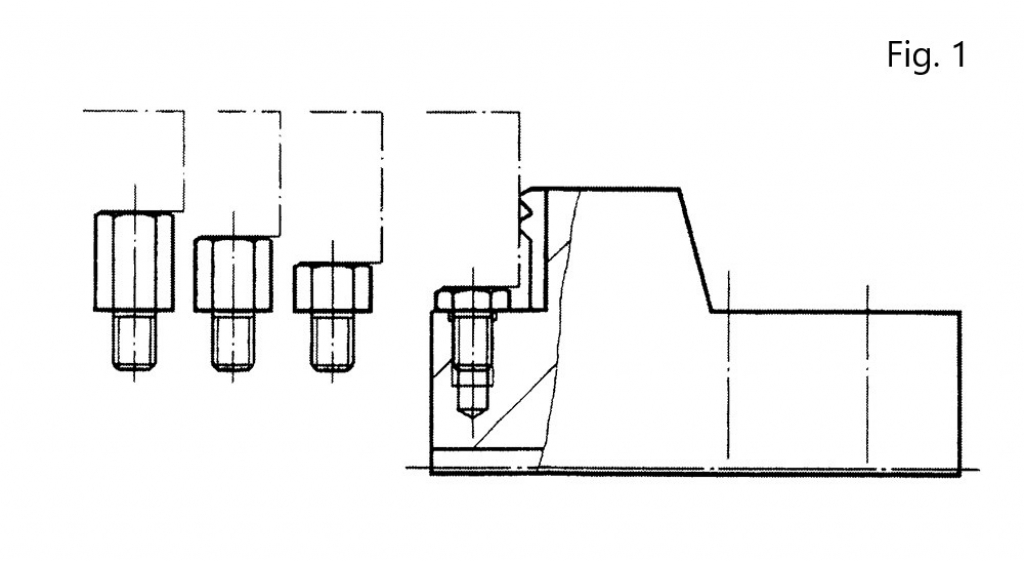

- Fig. 1: Esempio di bloccaggio con possibilità di regolazione dell'altezza di presa mediante gli appoggi

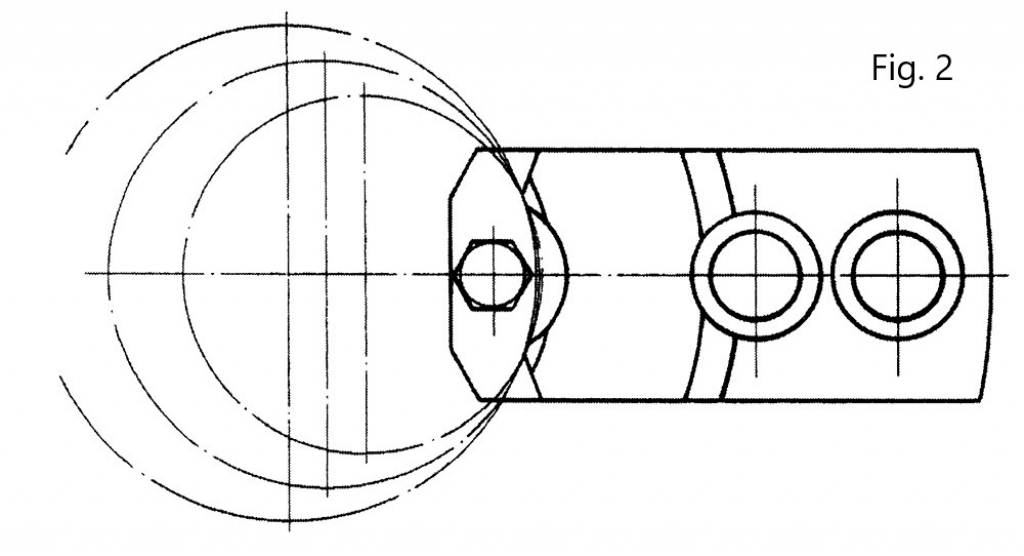

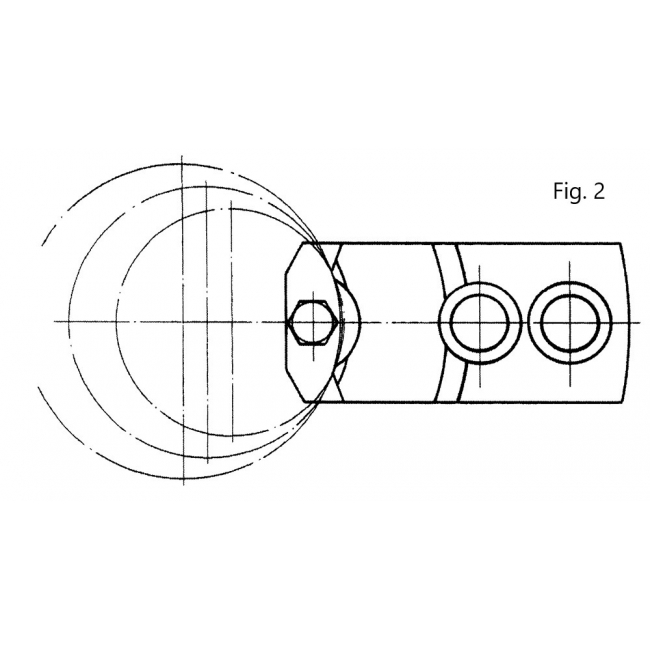

- Fig. 2: Esempio di bloccaggio di una griffa su vari diametri

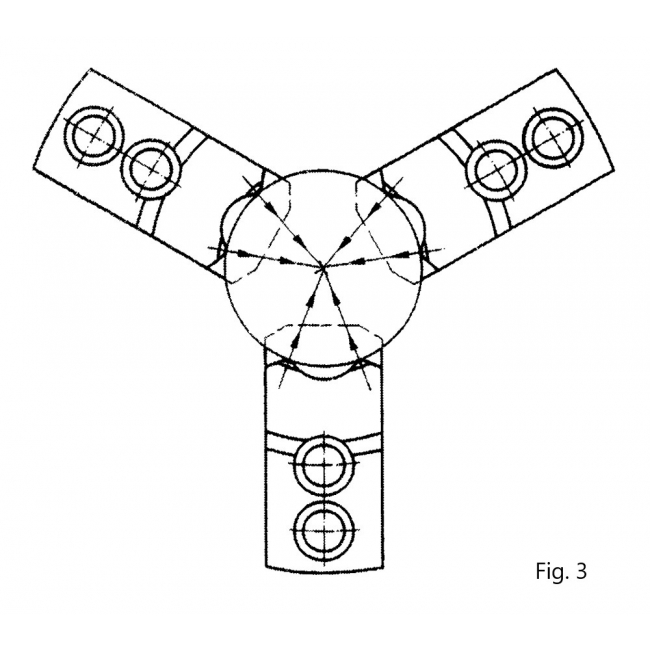

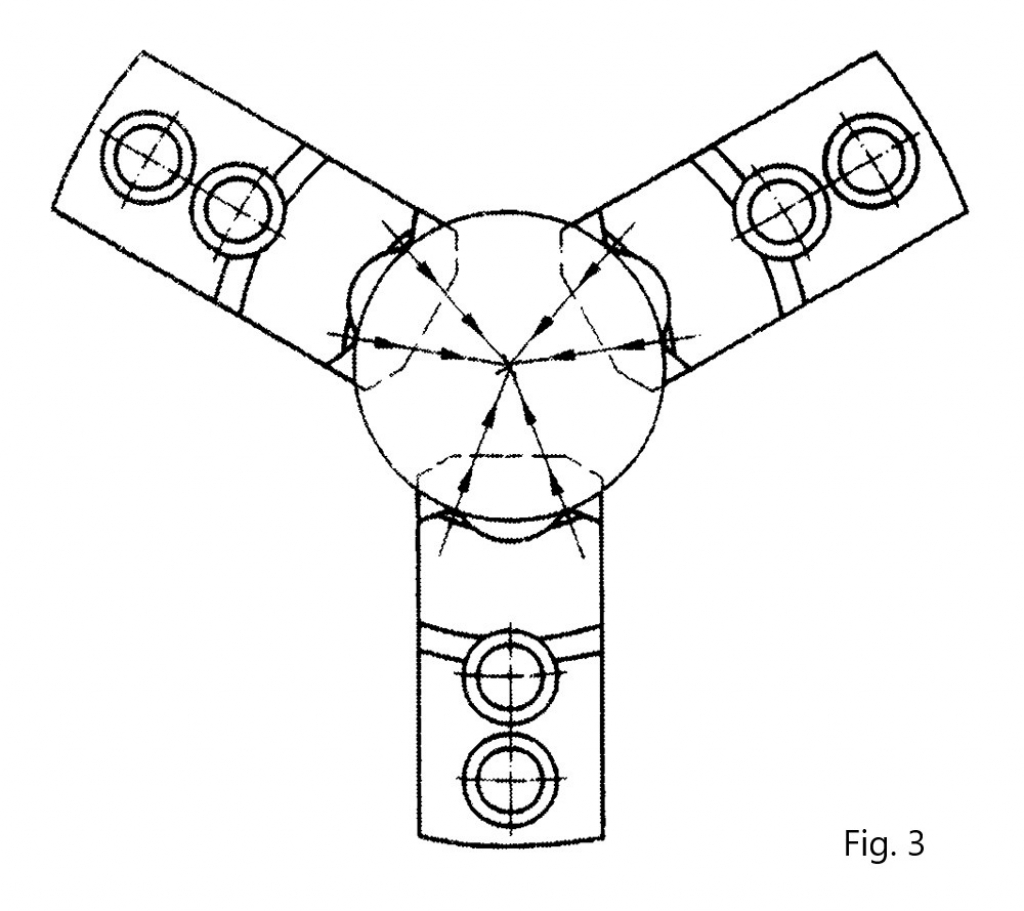

- Fig. 3: Esempio di assoluta sicurezza di resa grazie al serraggio in sei punti

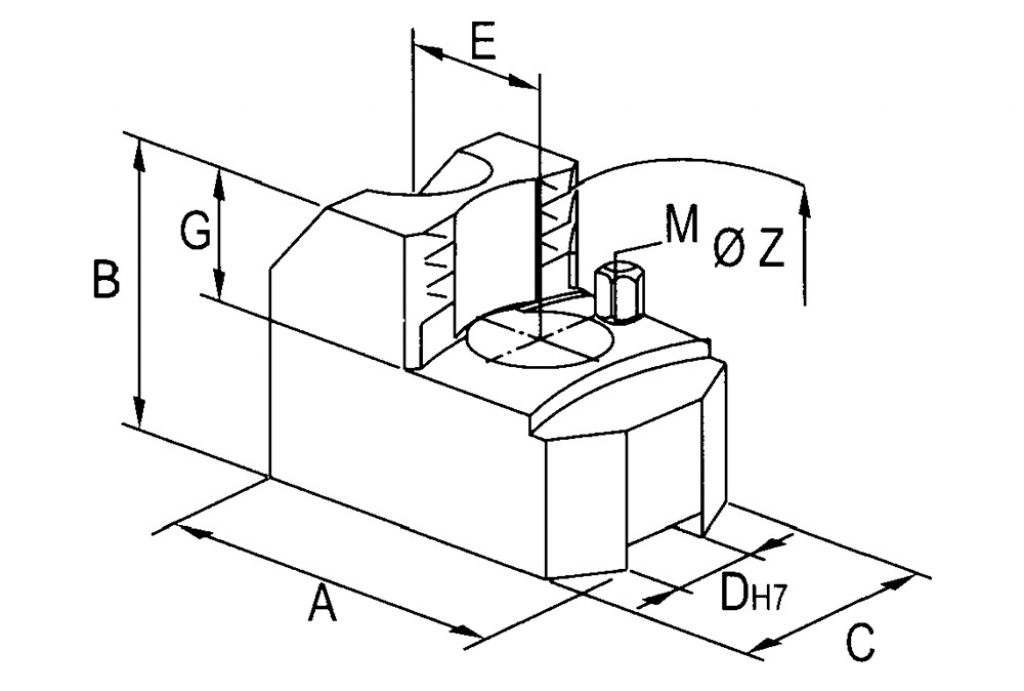

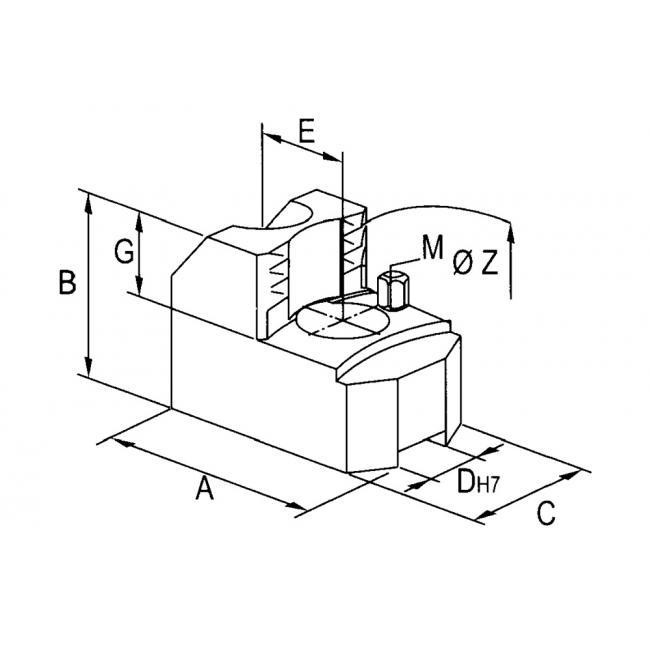

| Campo di bloccaggio Ø Z | A | B | C | Dh7 | E | Ø fori | P | G | M |
|---|---|---|---|---|---|---|---|---|---|
| Campo di bloccaggio Ø Z 30-60 | A 85 | B 49 | C 35 | Dh7 14 | E 25 | Ø fori 13-19 | P 1,5x60° | G 25 | M M 6 |
| Campo di bloccaggio Ø Z 60-90 | A 80 | B 49 | C 35 | Dh7 14 | E 25 | Ø fori 13-19 | P 1,5x60° | G 25 | M M 6 |
| Campo di bloccaggio Ø Z 90-120 | A 68 | B 58 | C 40 | Dh7 14 | E 25 | Ø fori 13-19 | P 1,5x60° | G 25 | M M 6 |
| Campo di bloccaggio Ø Z 120-150 | A 65 | B 58 | C 40 | Dh7 14 | E 25 | Ø fori 13-19 | P 1,5x60° | G 25 | M M 6 |
| Campo di bloccaggio Ø Z 150-210 | A 89 | B 59 | C 45 | Dh7 14 | E 25 | Ø fori 13-19 | P 1,5x60° | G 25 | M M 6 |
