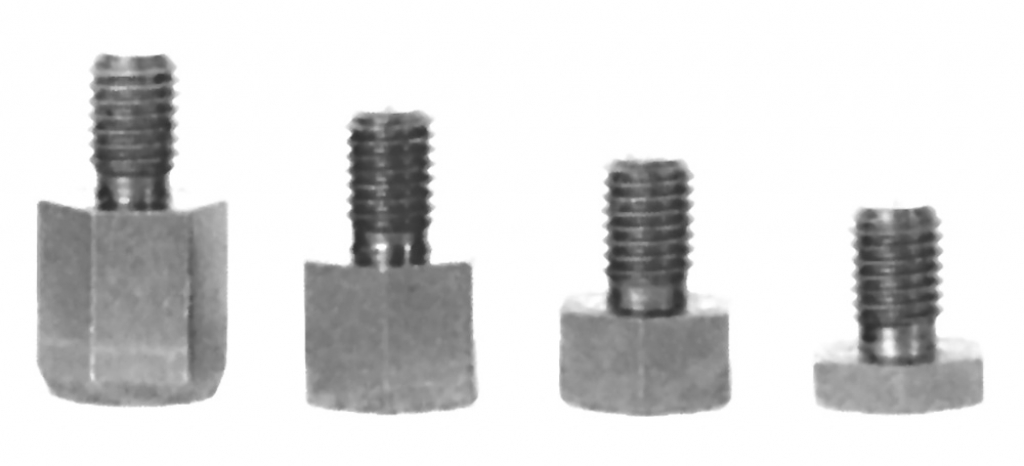

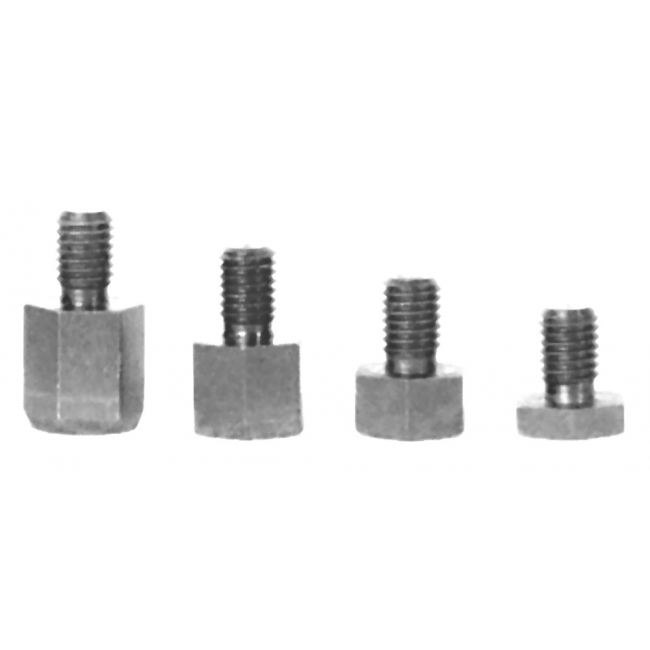

Kitagawa Ø 152-6''

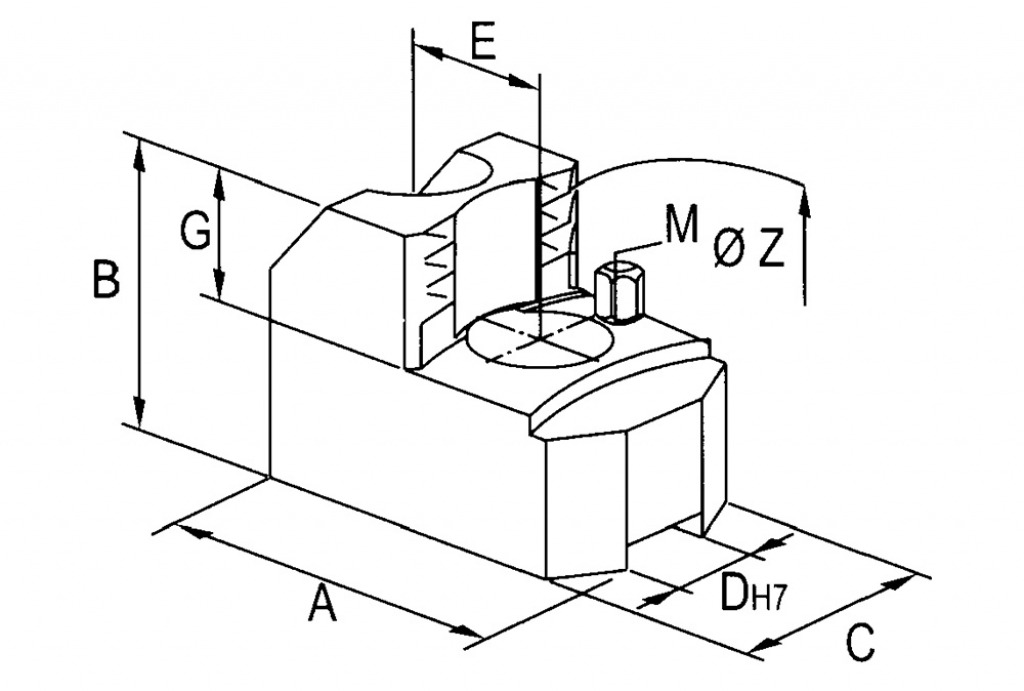

Griffe temprate per pezzi grezzi

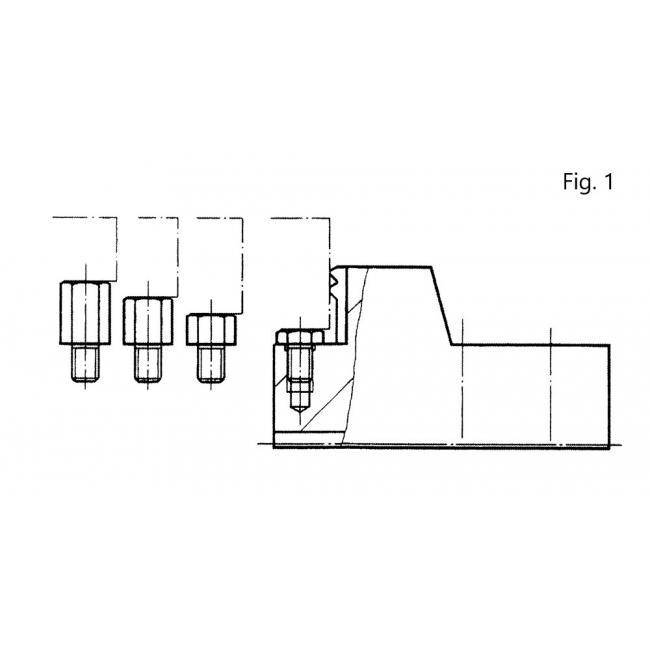

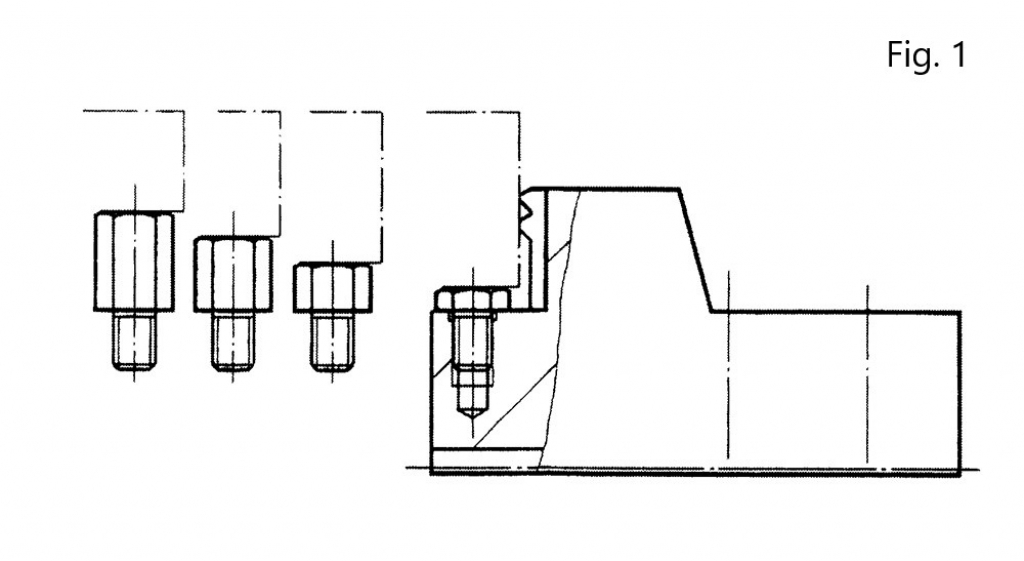

- Fig. 1: Esempio di bloccaggio con possibilità di regolazione dell'altezza di presa mediante gli appoggi

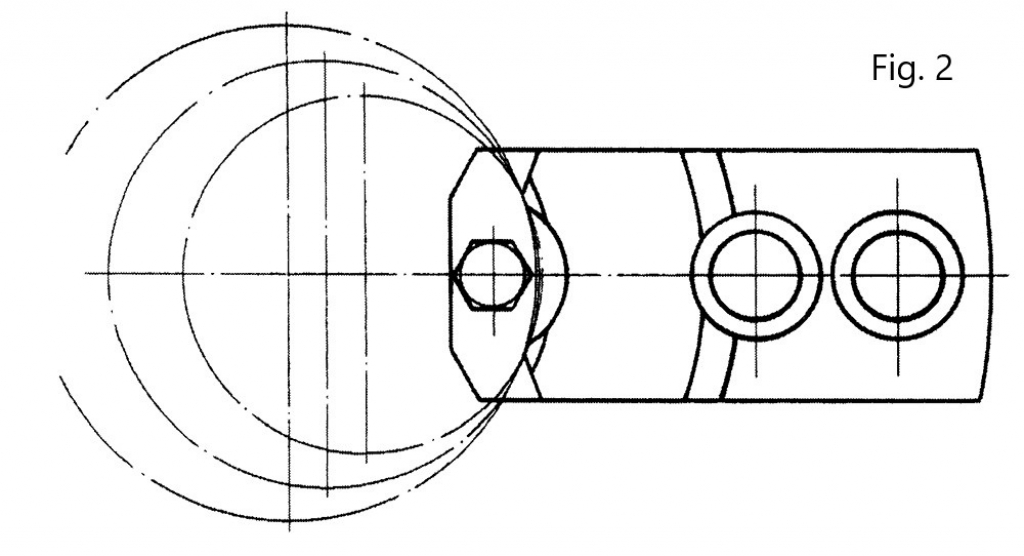

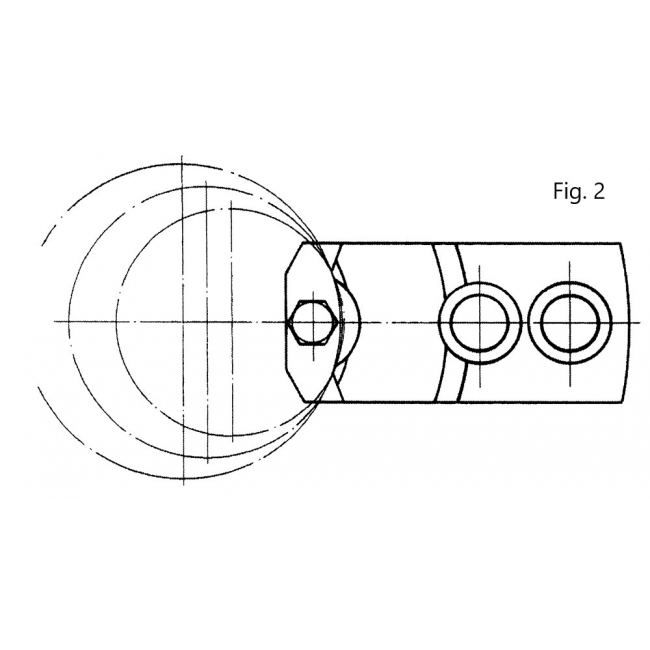

- Fig. 2: Esempio di bloccaggio di una griffa su vari diametri

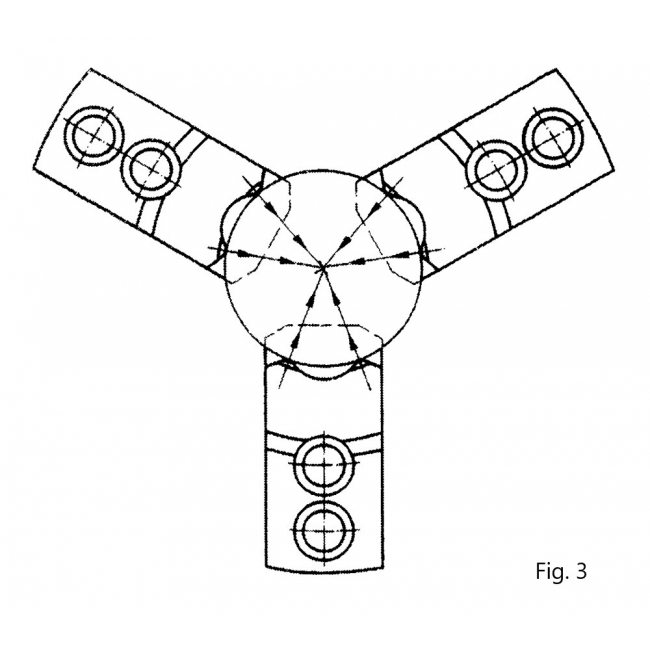

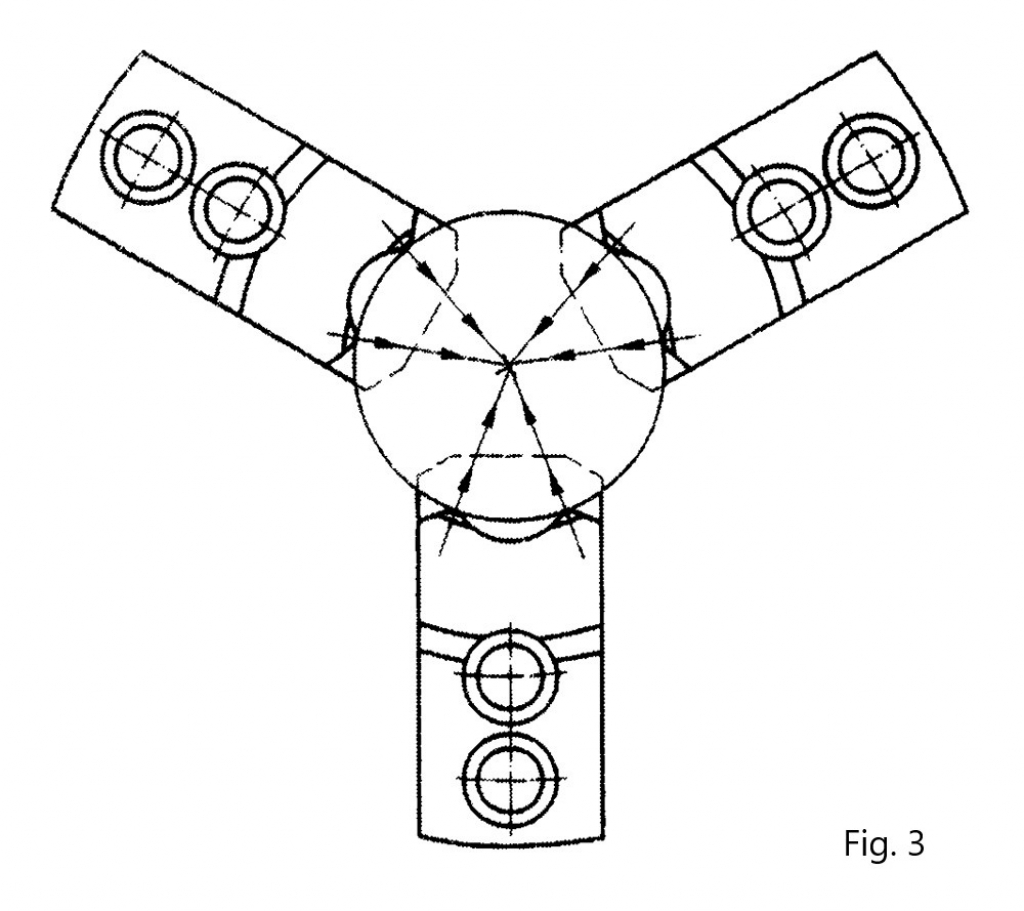

- Fig. 3: Esempio di assoluta sicurezza di resa grazie al serraggio in sei punti

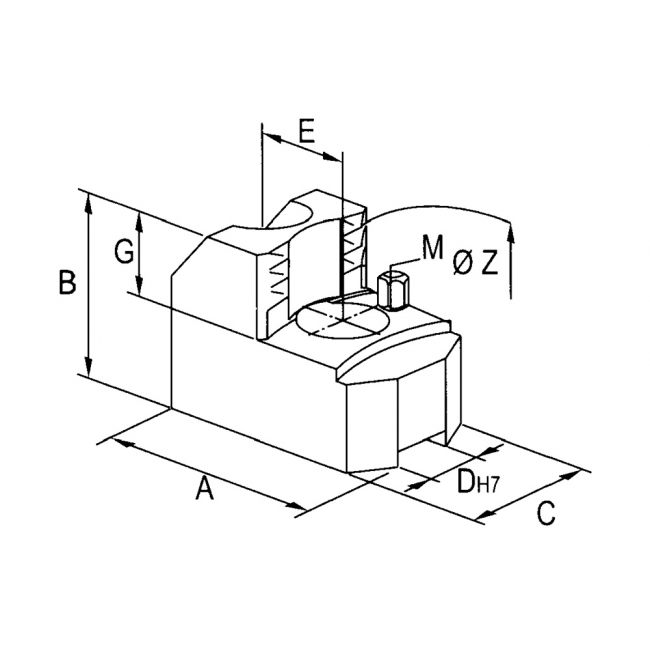

| Campo di bloccaggio Ø Z | A | B | C | Dh7 | E | Ø fori | P | G | M |
|---|---|---|---|---|---|---|---|---|---|
| Campo di bloccaggio Ø Z 30-50 | A 73 | B 40 | C 30 | Dh7 12 | E 20 | Ø fori 11-18 | P 1,5x60° | G 25 | M M 6 |
| Campo di bloccaggio Ø Z 50-70 | A 63 | B 40 | C 30 | Dh7 12 | E 20 | Ø fori 11-18 | P 1,5x60° | G 25 | M M 6 |
| Campo di bloccaggio Ø Z 70-90 | A 58 | B 50 | C 35 | Dh7 12 | E 20 | Ø fori 11-18 | P 1,5x60° | G 25 | M M 6 |
| Campo di bloccaggio Ø Z 90-110 | A 58 | B 50 | C 40 | Dh7 12 | E 20 | Ø fori 11-18 | P 1,5x60° | G 25 | M M 6 |
| Campo di bloccaggio Ø Z 110-130 | A 65 | B 50 | C 40 | Dh7 12 | E 20 | Ø fori 11-18 | P 1,5x60° | G 25 | M M 6 |
