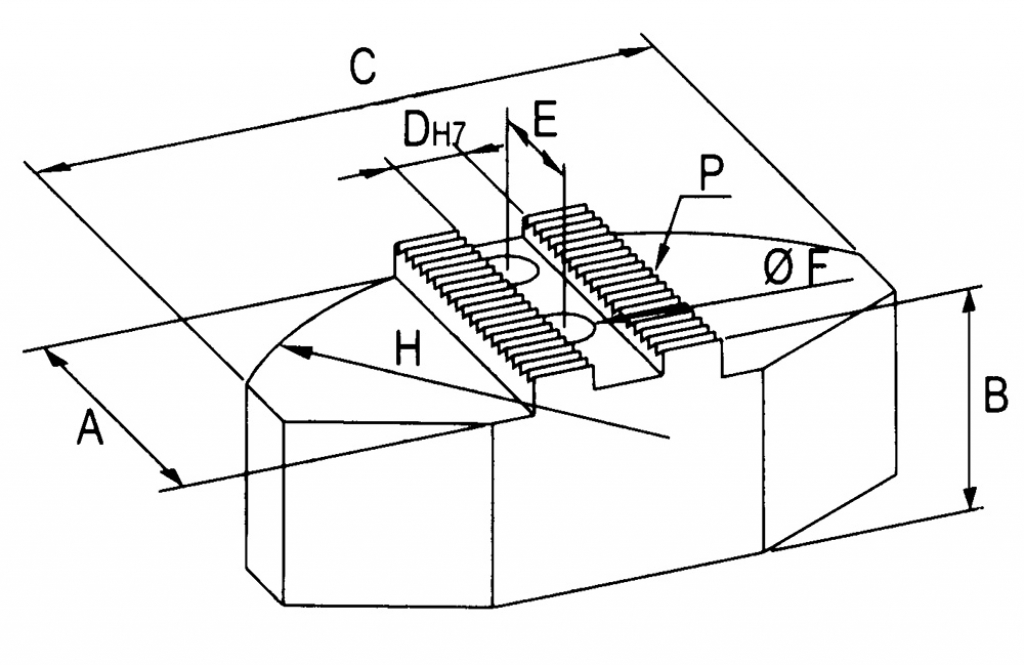

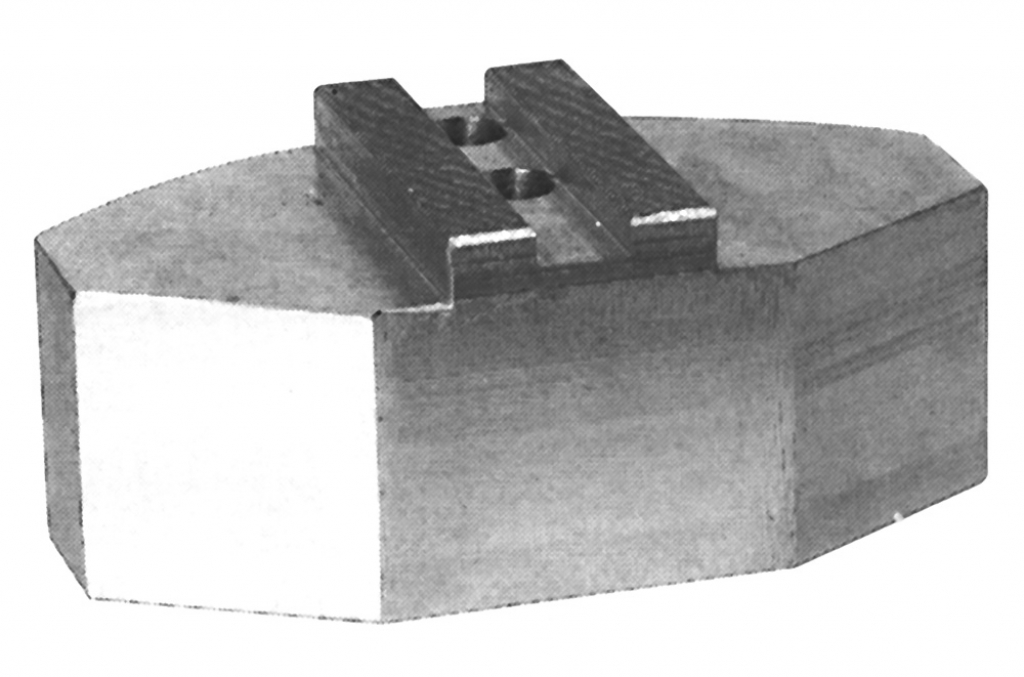

Winder jaws in aluminium and steel
| Materiale | Ø autocentrante | A | B | C | Dh7 | E | Ø F | Ø H | P |
|---|---|---|---|---|---|---|---|---|---|
| Materiale Acciaio alluminio | Ø autocentrante 152 | A 60 | B 40 | C 120 | Dh7 12 | E 20 | Ø F 11 | Ø H 165 | P 1,5x60° |
| Materiale Acciaio alluminio | Ø autocentrante 152 | A 60 | B 49 | C 120 | Dh7 12 | E 20 | Ø F 11 | Ø H 165 | P 1,5x60° |
| Materiale Acciaio alluminio | Ø autocentrante 203 | A 70 | B 50 | C 140 | Dh7 14 | E 25 | Ø F 13 | Ø H 210 | P 1,5x60° |
| Materiale Acciaio alluminio | Ø autocentrante 203 | A 75 | B 59 | C 140 | Dh7 14 | E 25 | Ø F 13 | Ø H 210 | P 1,5x60° |
| Materiale Acciaio alluminio | Ø autocentrante 254 | A 80 | B 60 | C 180 | Dh7 16 | E 30 | Ø F 13 | Ø H 250 | P 1,5x60° |
| Materiale Acciaio alluminio | Ø autocentrante 254 | A 90 | B 78 | C 180 | Dh7 16 | E 30 | Ø F 13 | Ø H 250 | P 1,5x60° |
| Materiale Acciaio alluminio | Ø autocentrante 305 | A 100 | B 60 | C 240 | Dh7 21 | E 30 | Ø F 17 | Ø H 315 | P 1,5x60° |
| Materiale Acciaio alluminio | Ø autocentrante 305 | A 110 | B 78 | C 240 | Dh7 21 | E 30 | Ø F 17 | Ø H 315 | P 1,5x60° |
| Materiale Acciaio alluminio | Ø autocentrante 381 | A 120 | B 60 | C 280 | Dh7 22 | E 43 | Ø F 21 | Ø H 380 | P 1,5x60° |
| Materiale Acciaio alluminio | Ø autocentrante 381 | A 120 | B 78 | C 280 | Dh7 22 | E 43 | Ø F 21 | Ø H 380 | P 1,5x60° |
