Officina Mariani - Jaws e Accessories per self-centering chunks
Autoblok-SMW

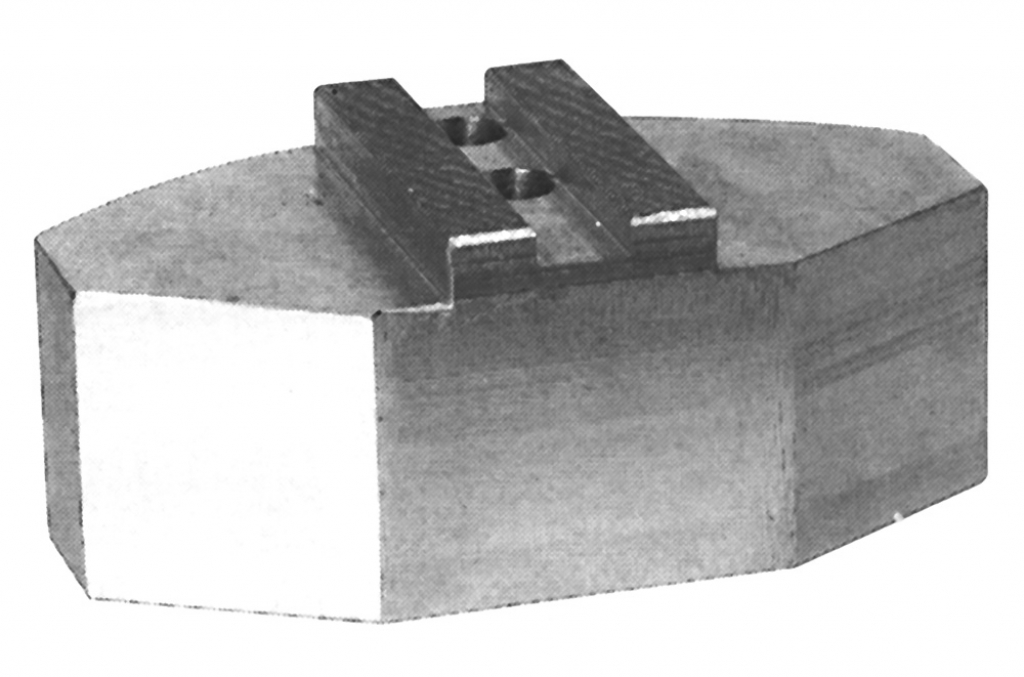

Winder jaws in aluminium and steel

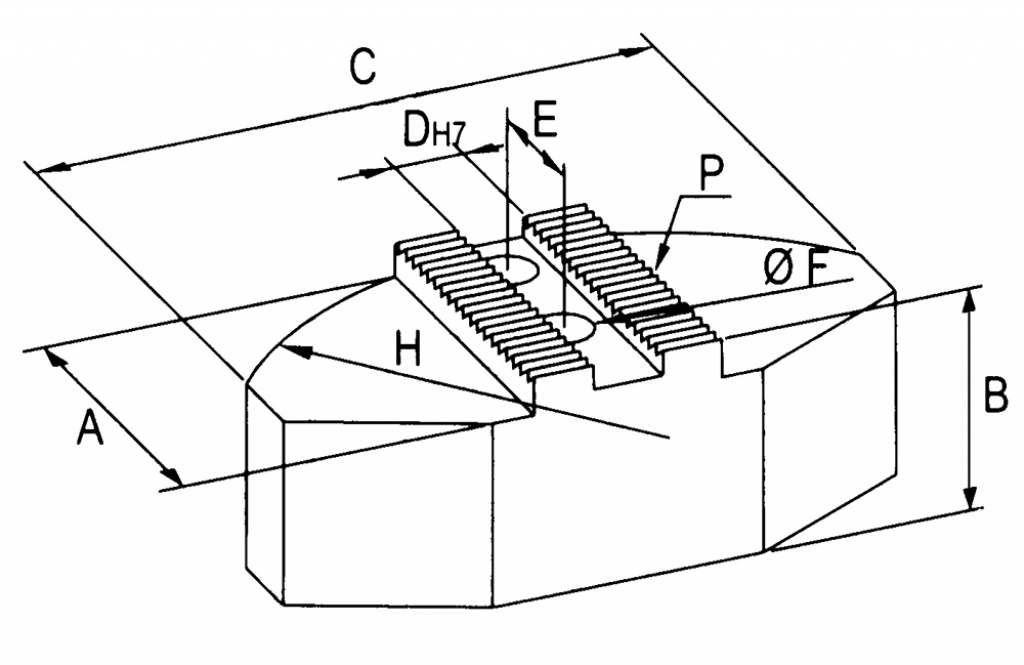

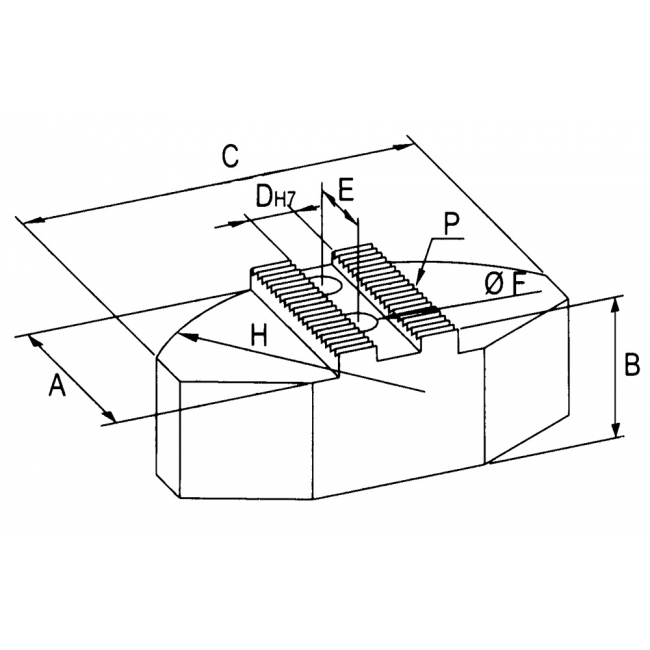

| Materiale | Ø autocentrante | A | B | C | Dh7 | E | Ø F | Ø H | P |
|---|---|---|---|---|---|---|---|---|---|
| Materiale Acciaio alluminio | Ø autocentrante 165-170 | A 60 | B 40 | C 120 | Dh7 14 | E 16,5 | Ø F 11 | Ø H 165 | P 1/16''x90° |
| Materiale Acciaio alluminio | Ø autocentrante 165-170 | A 60 | B 49 | C 120 | Dh7 14 | E 16,5 | Ø F 11 | Ø H 165 | P 1/16''x90° |
| Materiale Acciaio alluminio | Ø autocentrante 200-210 | A 70 | B 50 | C 140 | Dh7 17 | E 23 | Ø F 13 | Ø H 210 | P 1/16''x90° |
| Materiale Acciaio alluminio | Ø autocentrante 200-210 | A 75 | B 59 | C 140 | Dh7 17 | E 23 | Ø F 13 | Ø H 210 | P 1/16''x90° |
| Materiale Acciaio alluminio | Ø autocentrante 250 | A 80 | B 60 | C 180 | Dh7 21 | E 30 | Ø F 17 | Ø H 250 | P 1/16''x90° |
| Materiale Acciaio alluminio | Ø autocentrante 250 | A 90 | B 78 | C 180 | Dh7 21 | E 30 | Ø F 17 | Ø H 250 | P 1/16''x90° |
| Materiale Acciaio alluminio | Ø autocentrante 315 | A 100 | B 60 | C 240 | Dh7 21 | E 30 | Ø F 17 | Ø H 315 | P 1/16''x90° |
| Materiale Acciaio alluminio | Ø autocentrante 315 | A 110 | B 78 | C 240 | Dh7 21 | E 30 | Ø F 17 | Ø H 315 | P 1/16''x90° |
