Autoblok-smw Ø 610 F. P.

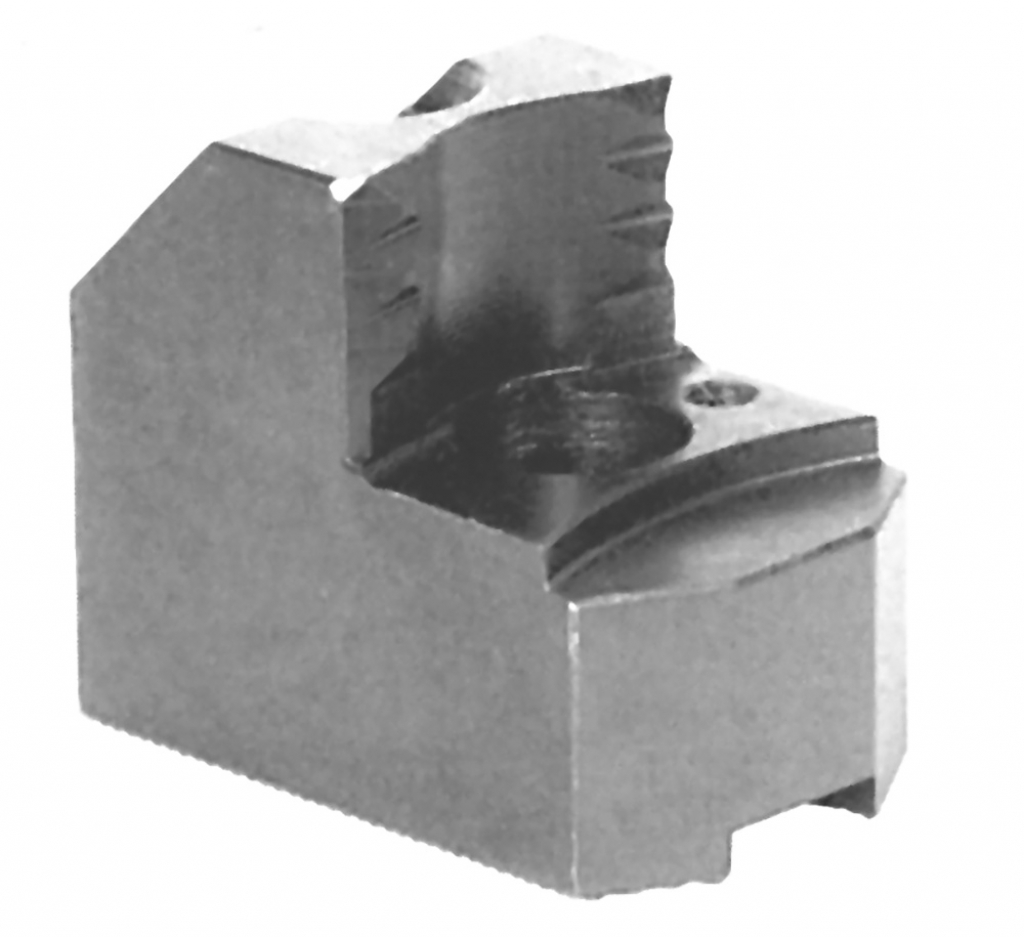

Hard jams for clamping fough part

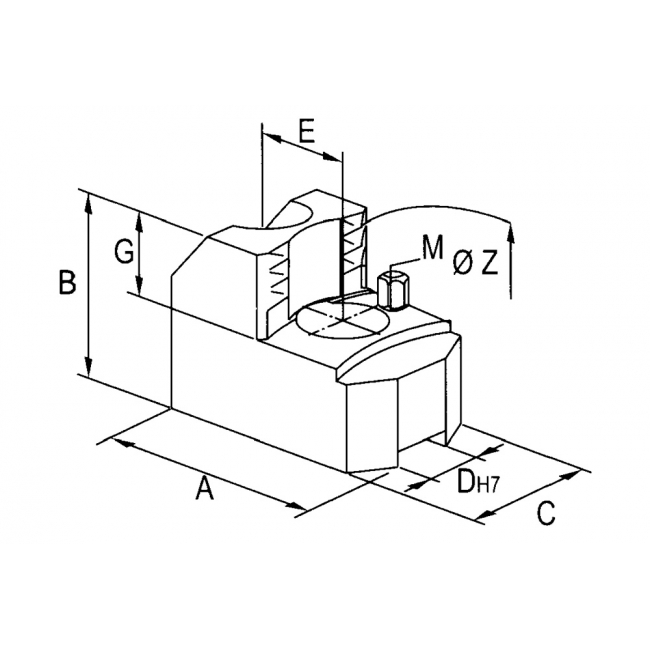

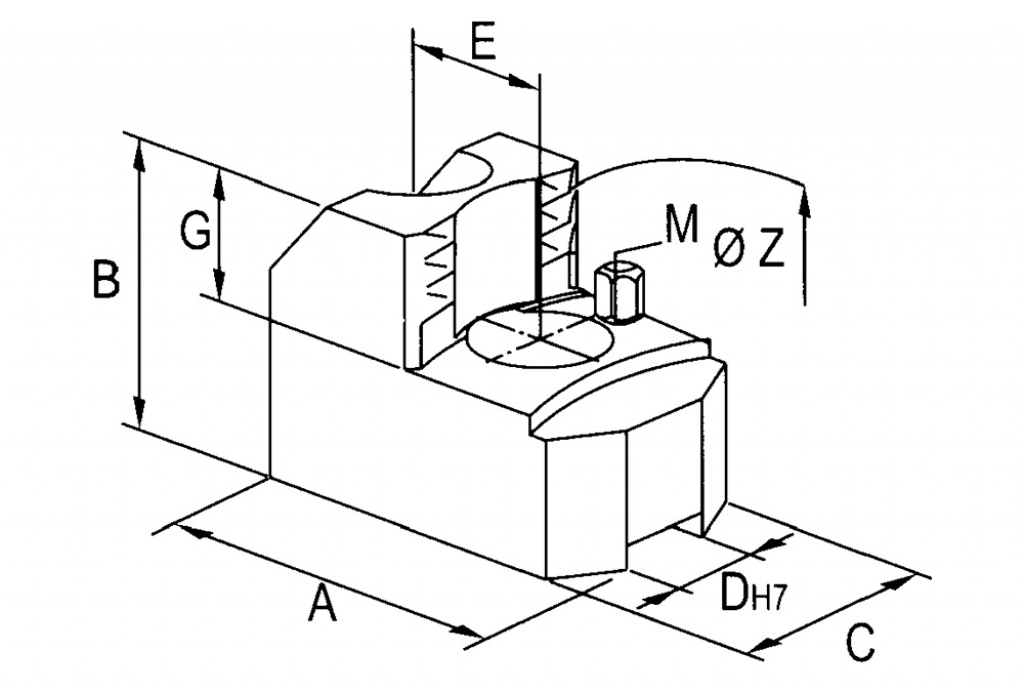

| Campo di bloccaggio Ø Z | A | B | C | Dh7 | E | Ø fori | P | G | M |
|---|---|---|---|---|---|---|---|---|---|
| Campo di bloccaggio Ø Z 210-290 | A 195 | B 65 | C 68 | Dh7 25,5 | E 38 | Ø fori 21-31 | P 3/32''x90° | G 40 | M M 10 |
| Campo di bloccaggio Ø Z 290-390 | A 163 | B 65 | C 68 | Dh7 25,5 | E 38 | Ø fori 21-31 | P 3/32''x90° | G 40 | M M 10 |
| Campo di bloccaggio Ø Z 390-490 | A 120 | B 80 | C 78 | Dh7 25,5 | E 38 | Ø fori 21-31 | P 3/32''x90° | G 40 | M M 10 |
| Campo di bloccaggio Ø Z 490-590 | A 135 | B 85 | C 78 | Dh7 25,5 | E 38 | Ø fori 21-31 | P 3/32''x90° | G 45 | M M 10 |
| Campo di bloccaggio Ø Z 590-660 | A 180 | B 90 | C 90 | Dh7 25,5 | E 38 | Ø fori 21-31 | P 3/32''x90° | G 45 | M M 10 |
