Autoblok-smw Ø 400 F. P.

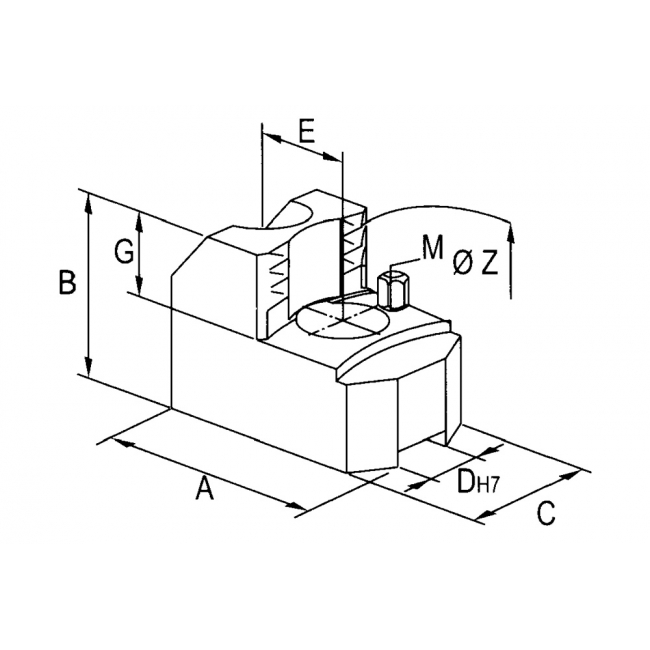

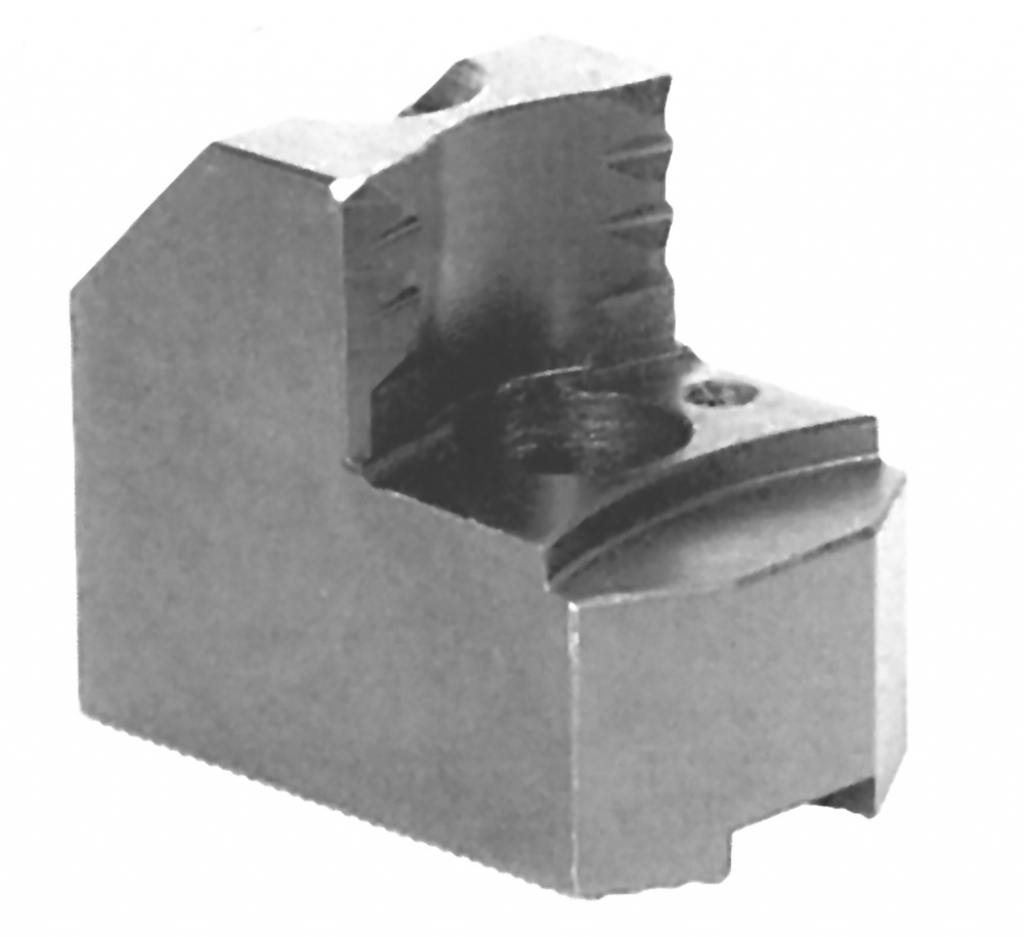

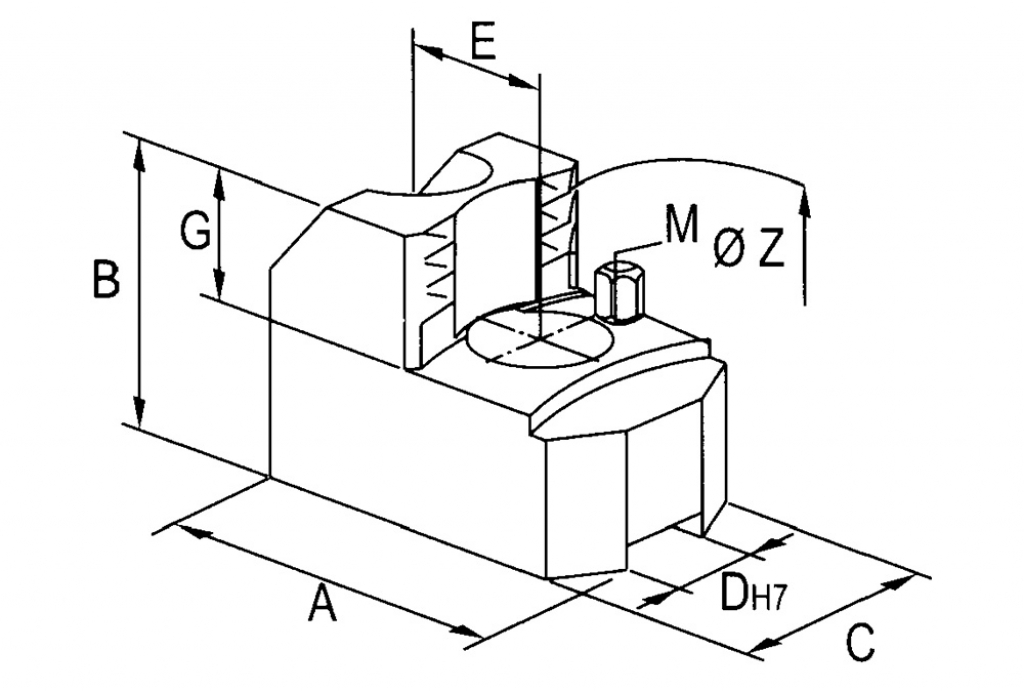

Hard jams for clamping fough part
| Campo di bloccaggio Ø Z | A | B | C | Dh7 | E | Ø fori | P | G | M |
|---|---|---|---|---|---|---|---|---|---|
| Campo di bloccaggio Ø Z 100-190 | A 142 | B 50 | C 50 | Dh7 21 | E 34 | Ø fori 17-25 | P 1/16''x90° | G 30 | M M 10 |
| Campo di bloccaggio Ø Z 190-280 | A 100 | B 59 | C 59 | Dh7 21 | E 34 | Ø fori 17-25 | P 1/16''x90° | G 30 | M M 10 |
| Campo di bloccaggio Ø Z 280-370 | A 110 | B 65 | C 70 | Dh7 21 | E 34 | Ø fori 17-25 | P 1/16''x90° | G 30 | M M 10 |
| Campo di bloccaggio Ø Z 330-450 | A 155 | B 75 | C 80 | Dh7 21 | E 34 | Ø fori 17-25 | P 1/16''x90° | G 40 | M M 10 |
