Autoblok-smw Ø 315 F. P.

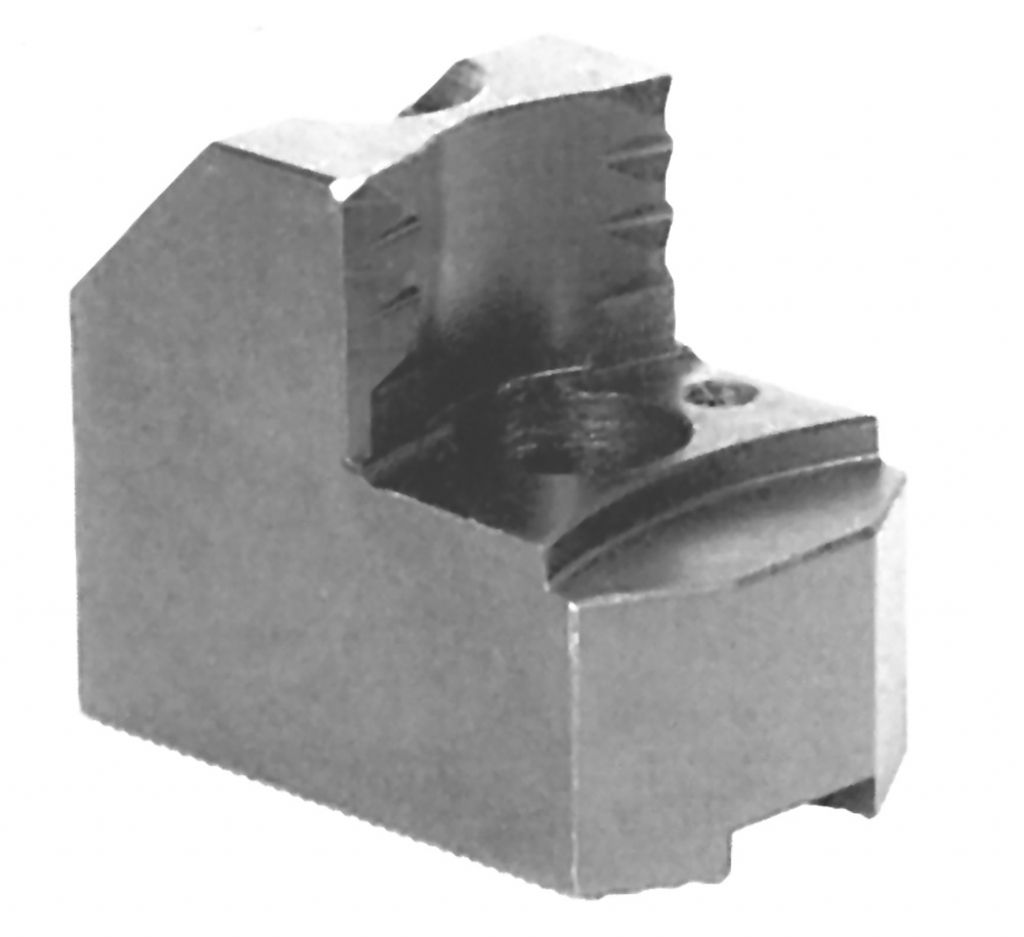

Hard jams for clamping fough part

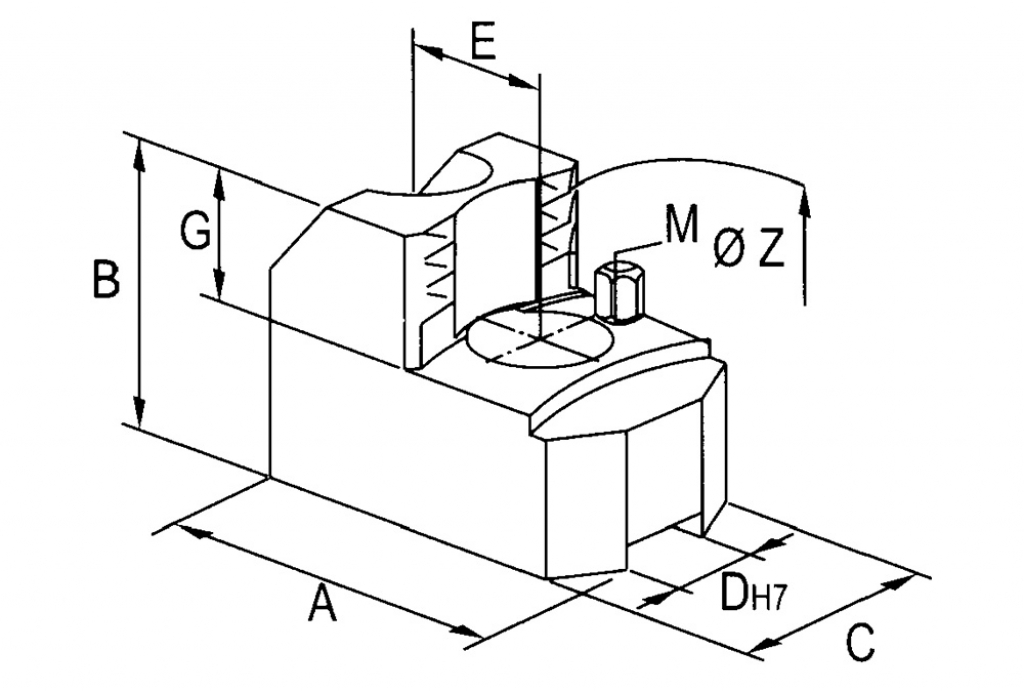

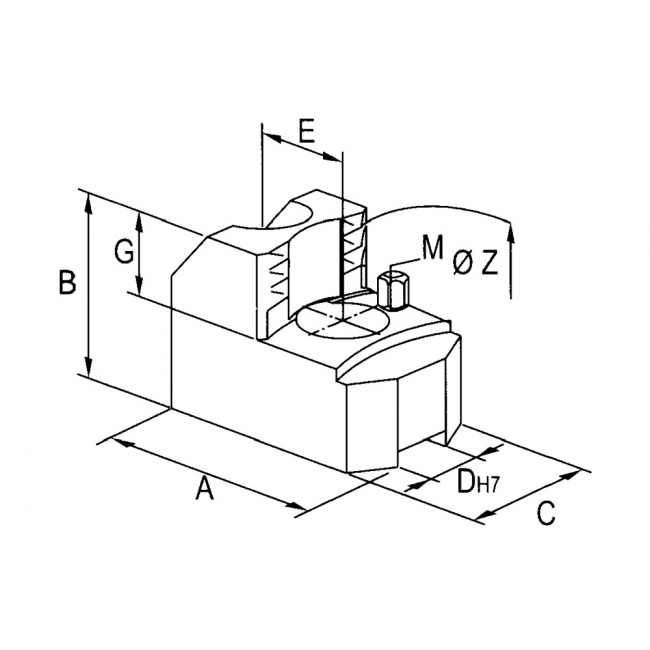

| Campo di bloccaggio Ø Z | A | B | C | Dh7 | E | Ø fori | P | g | M |
|---|---|---|---|---|---|---|---|---|---|
| Campo di bloccaggio Ø Z 50-100 | A 125 | B 49 | C 50 | Dh7 21 | E 30 | Ø fori 17-25 | P 1/16''x90° | g 25 | M M 6 |
| Campo di bloccaggio Ø Z 100-150 | A 105 | B 49 | C 50 | Dh7 21 | E 30 | Ø fori 17-25 | P 1/16''x90° | g 25 | M M 8 |
| Campo di bloccaggio Ø Z 150-200 | A 88 | B 65 | C 50 | Dh7 21 | E 30 | Ø fori 17-25 | P 1/16''x90° | g 30 | M M 8 |
| Campo di bloccaggio Ø Z 200-250 | A 85 | B 65 | C 60 | Dh7 21 | E 30 | Ø fori 17-25 | P 1/16''x90° | g 30 | M M 8 |
| Campo di bloccaggio Ø Z 250-330 | A 115 | B 68 | C 60 | Dh7 21 | E 30 | Ø fori 17-25 | P 1/16''x90° | g 30 | M M 10 |
