Officina Mariani - Autoblok-smw Ø 165 F. P.

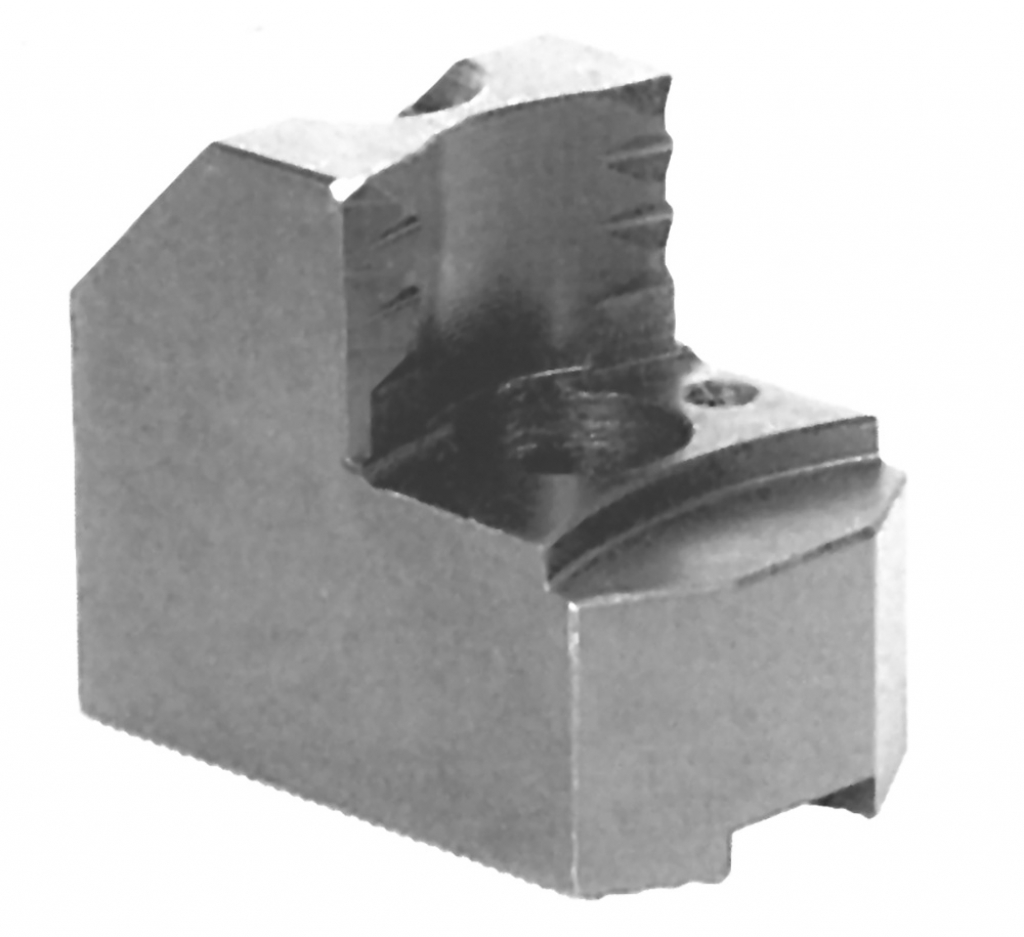

Hard jams for clamping fough part

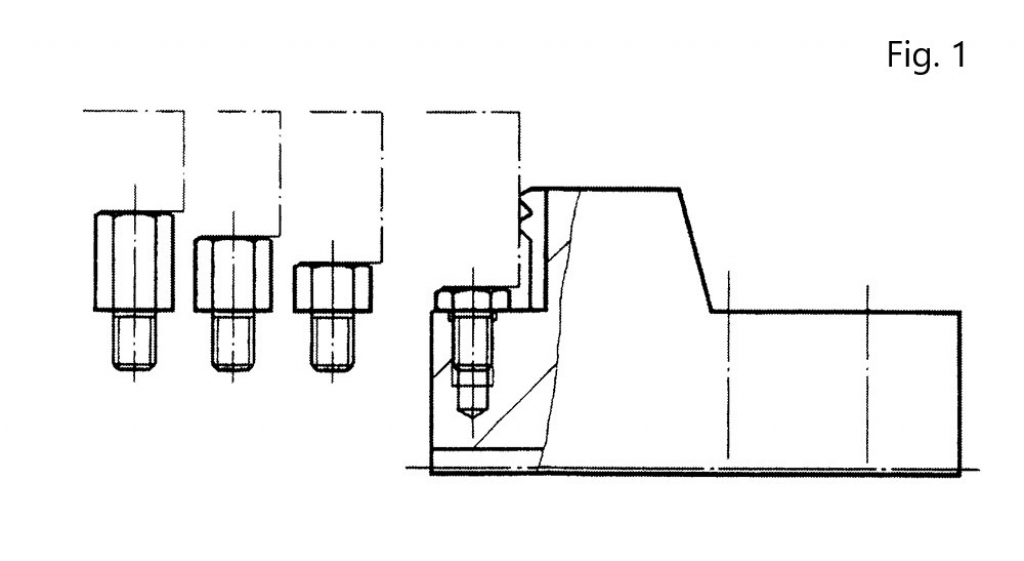

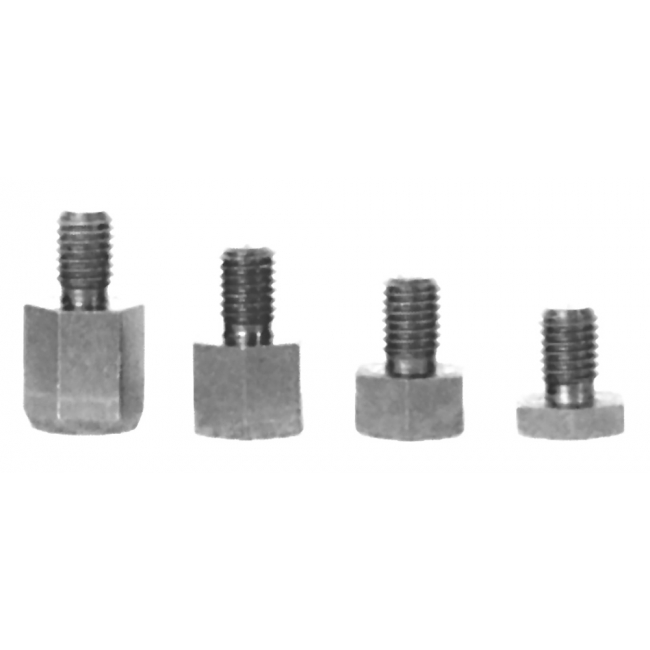

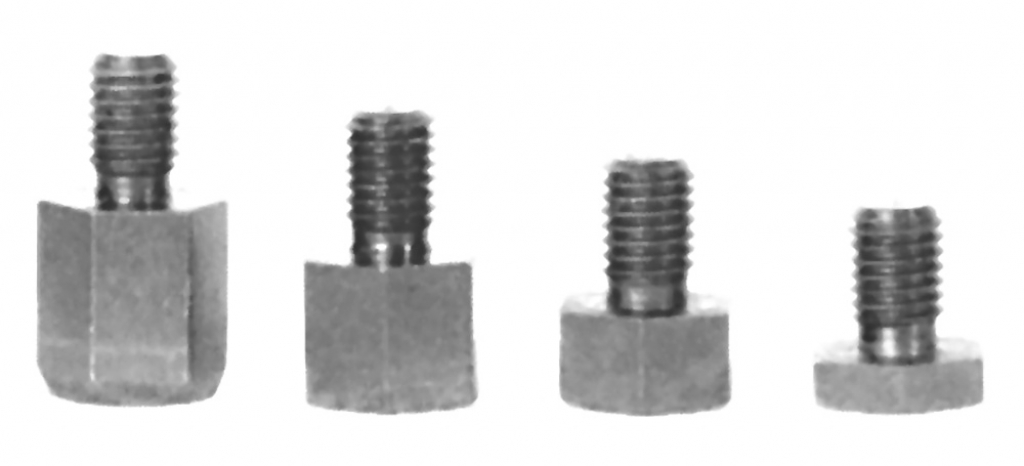

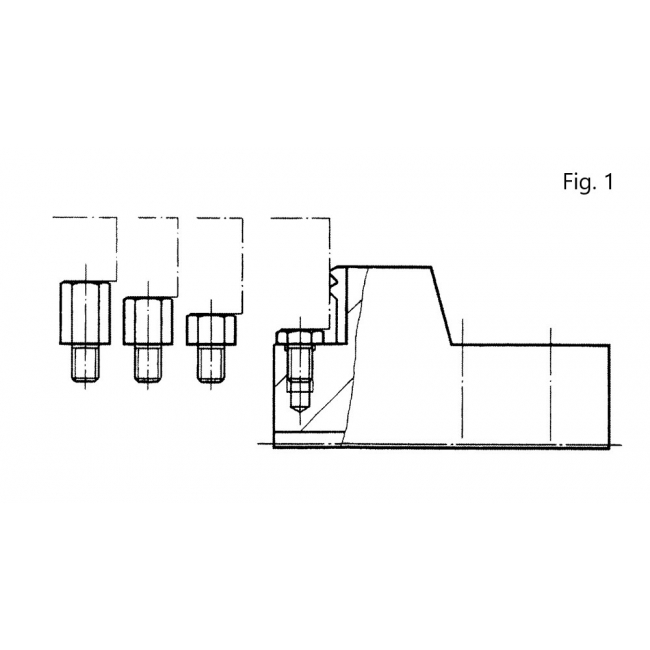

Fig. 1: Different clamping depths o the same set of jaws through exchangeable workpiece stops

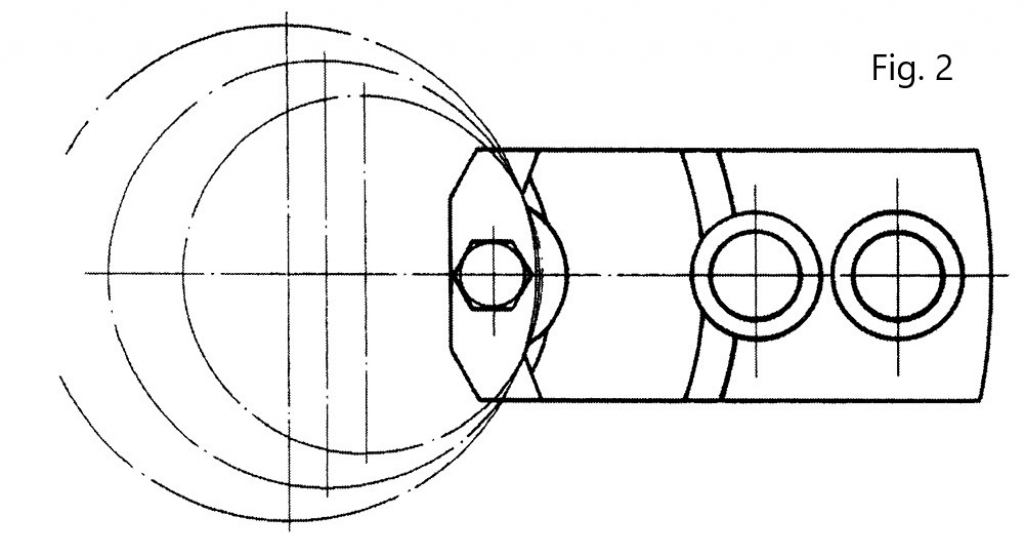

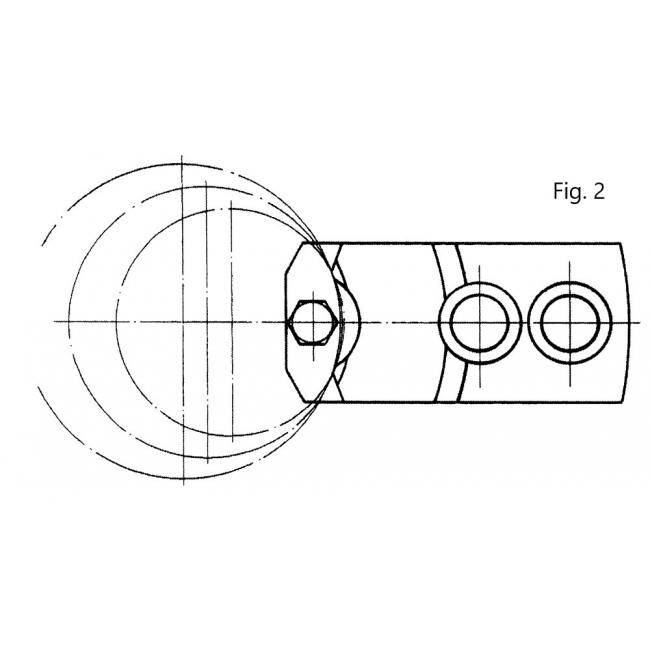

Fig. 2: Only one set necessary to cover a large clamping range

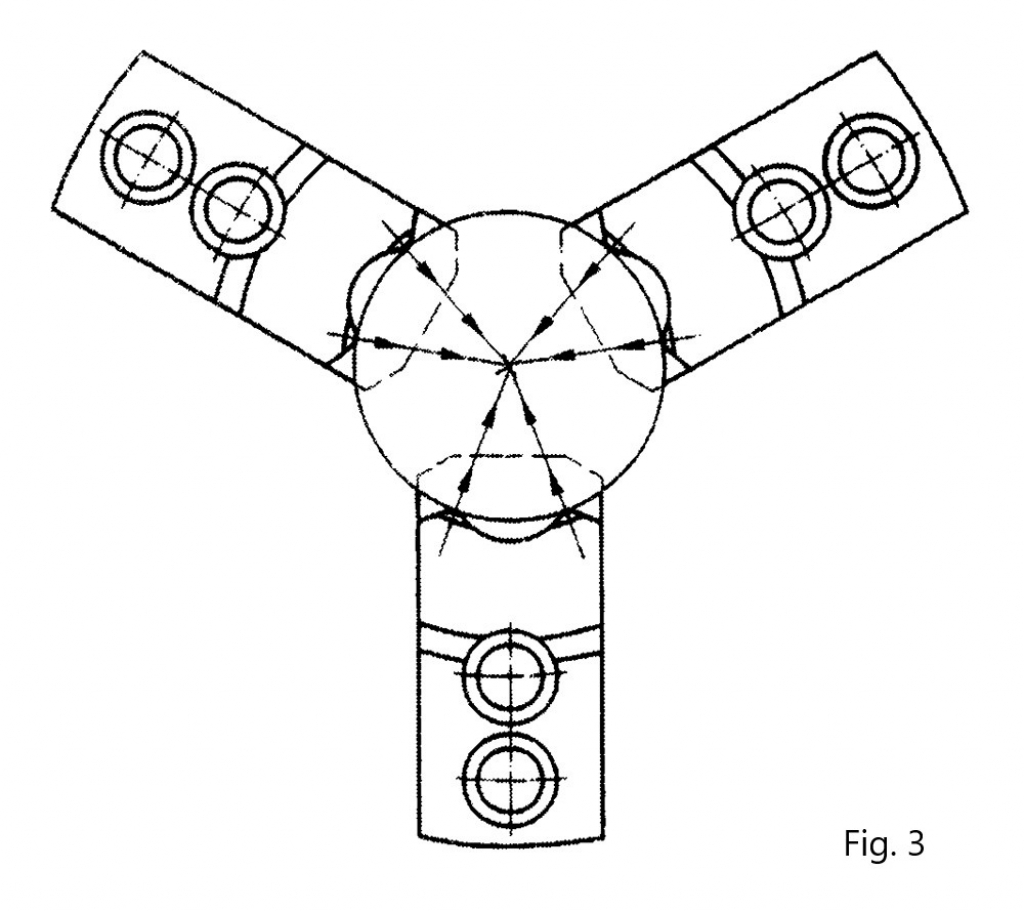

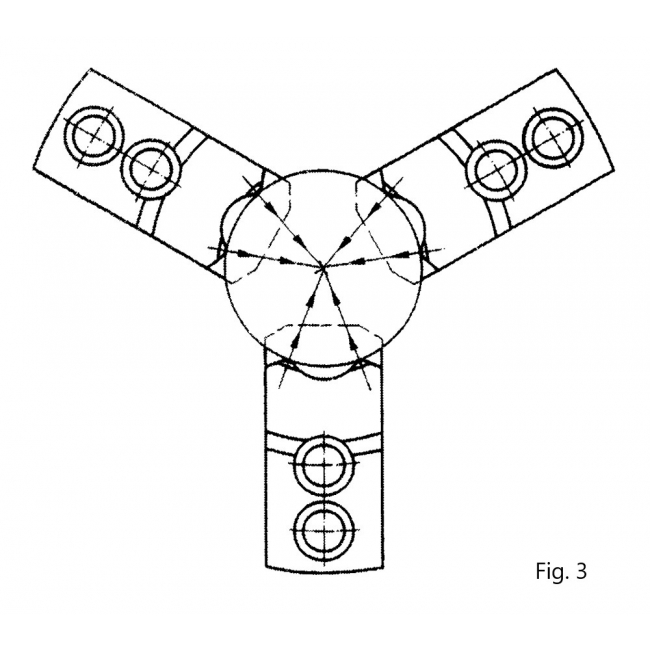

Fig. 3: Absolute safety, via the concentric angle of the jaw teeth

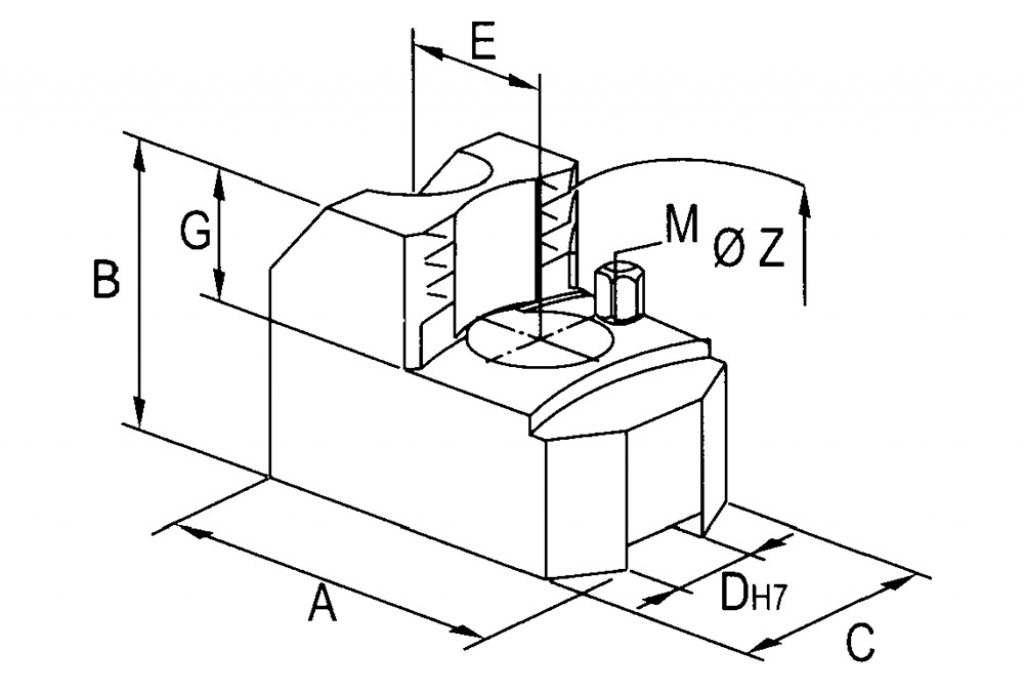

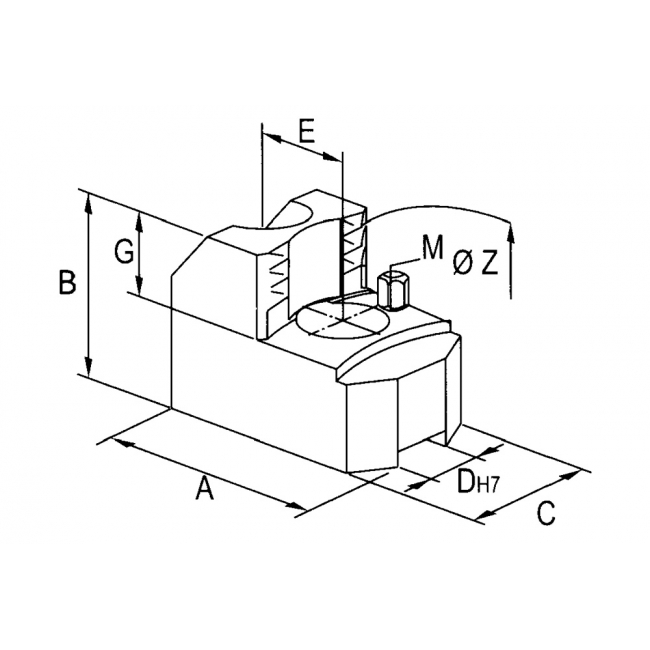

Campo di bloccaggio Ø Z	A	B	C	Dh7	E	Ø fori	P	G	M
Campo di bloccaggio Ø Z 30-50	A 65	B 40	C 35	Dh7 14	E 16,5	Ø fori 11-18	P	G 25	M
Campo di bloccaggio Ø Z 50-70	A 63	B 40	C 35	Dh7 14	E 16,5	Ø fori 11-18	P	G 25	M
Campo di bloccaggio Ø Z 70-90	A 58	B 49	C 35	Dh7 14	E 16,5	Ø fori 11-18	P	G 25	M
Campo di bloccaggio Ø Z 90-110	A 58	B 52	C 40	Dh7 14	E 16,5	Ø fori 11-18	P 1/16''x90°	G 25	M M 6
Campo di bloccaggio Ø Z 110-130	A 63	B 52	C 40	Dh7 14	E 16,5	Ø fori 11-18	P	G 25	M
Campo di bloccaggio Ø Z 130-150	A 66	B 54	C 40	Dh7 14	E 16,5	Ø fori 11-18	P	G 25	M
Campo di bloccaggio Ø Z 150-170	A 78	B 54	C 40	Dh7 14	E 16,5	Ø fori 11-18	P	G 25	M
