Autoblok-SMW
Autoblok-smw Ø 200-210 P. G.

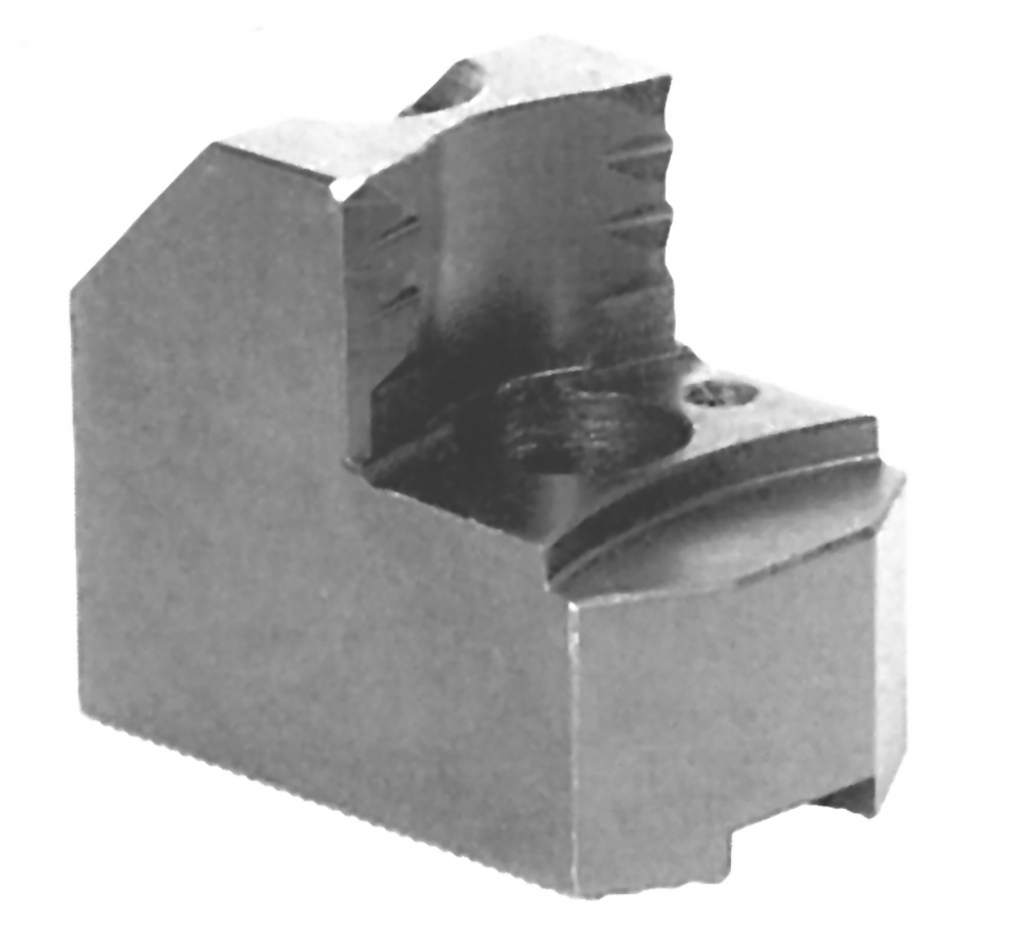

Griffe temprate per pezzi grezzi

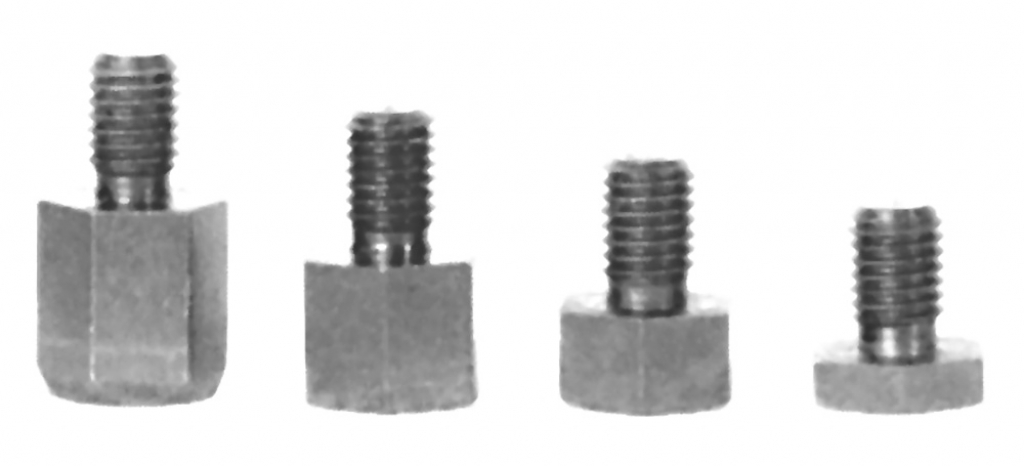

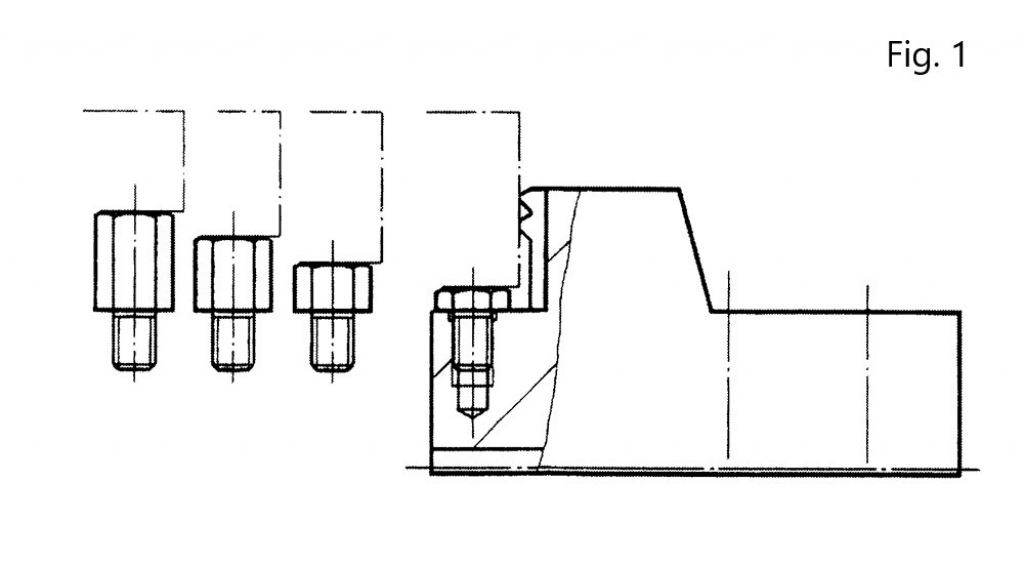

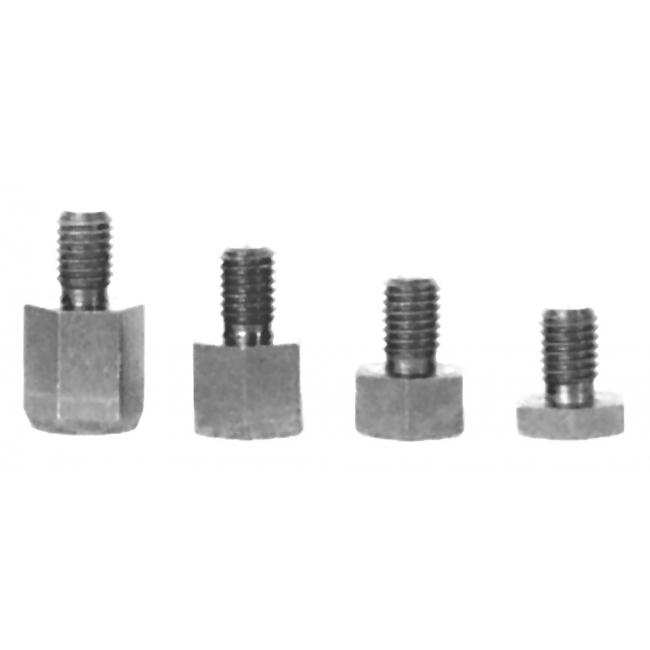

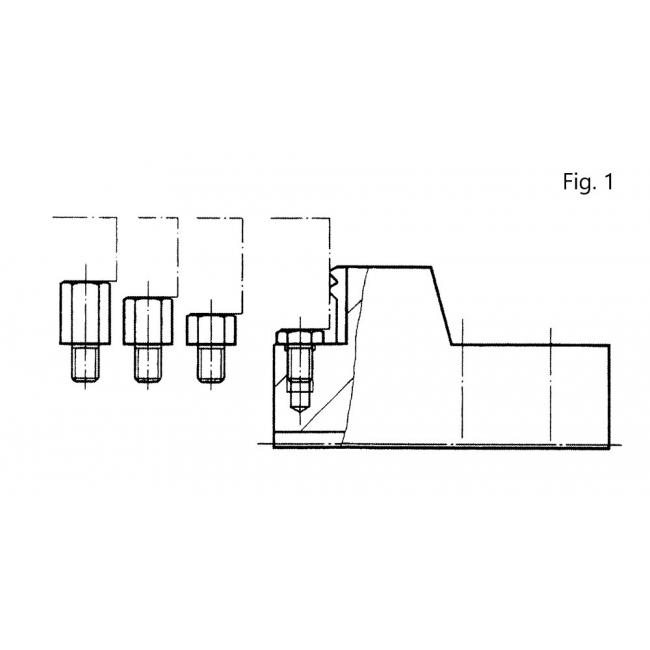

- Fig. 1: Esempio di bloccaggio con possibilità di regolazione dell’altezza di presa mediante gli appoggi

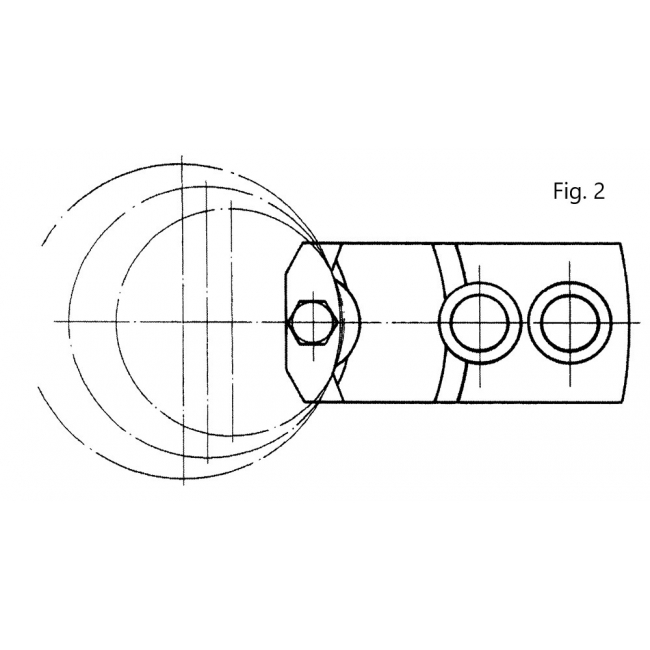

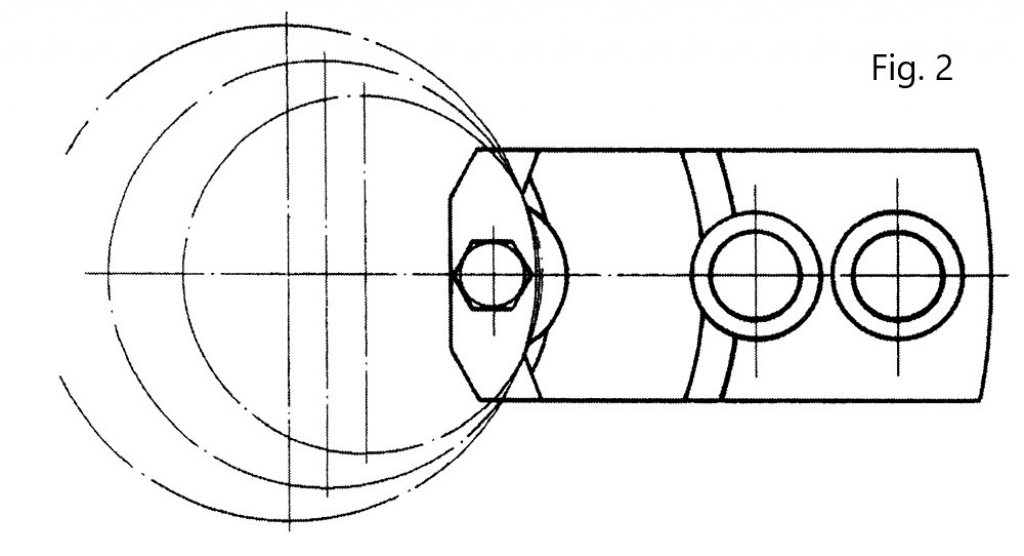

- Fig. 2: Esempio di bloccaggio di una griffa su vari diametri

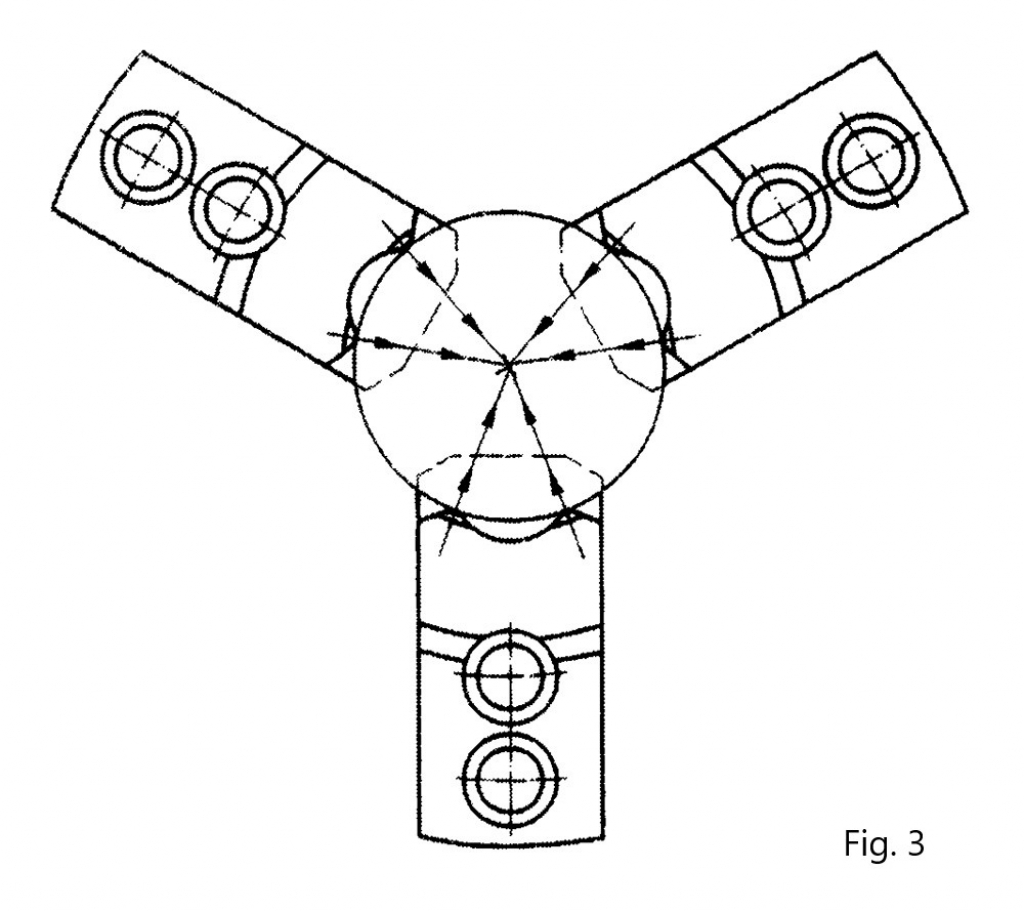

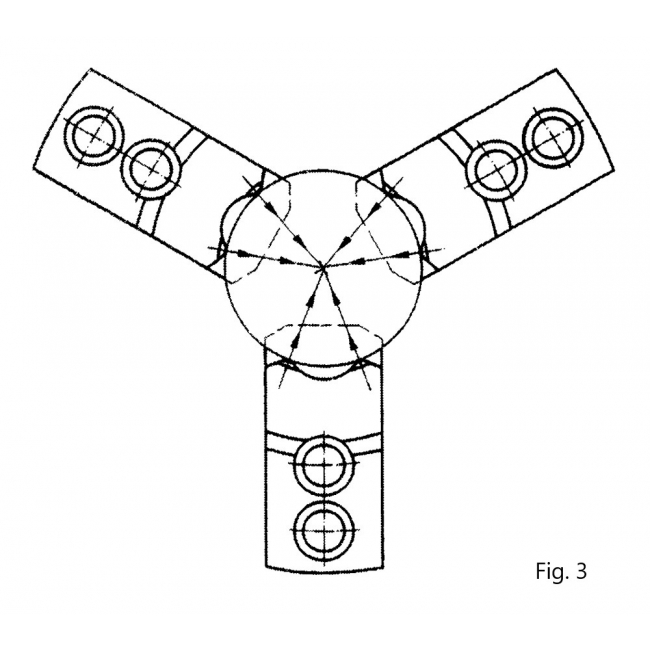

- Fig. 3: Esempio di assoluta sicurezza di presa grazie al serraggio in sei punti

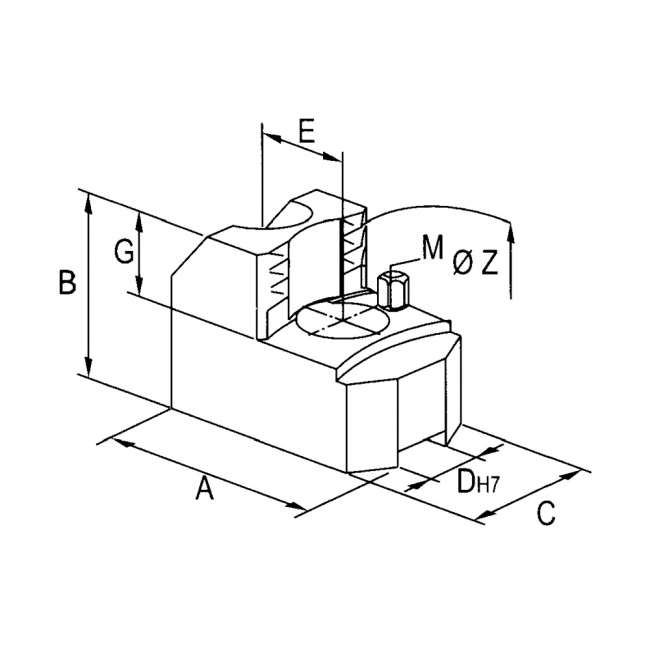

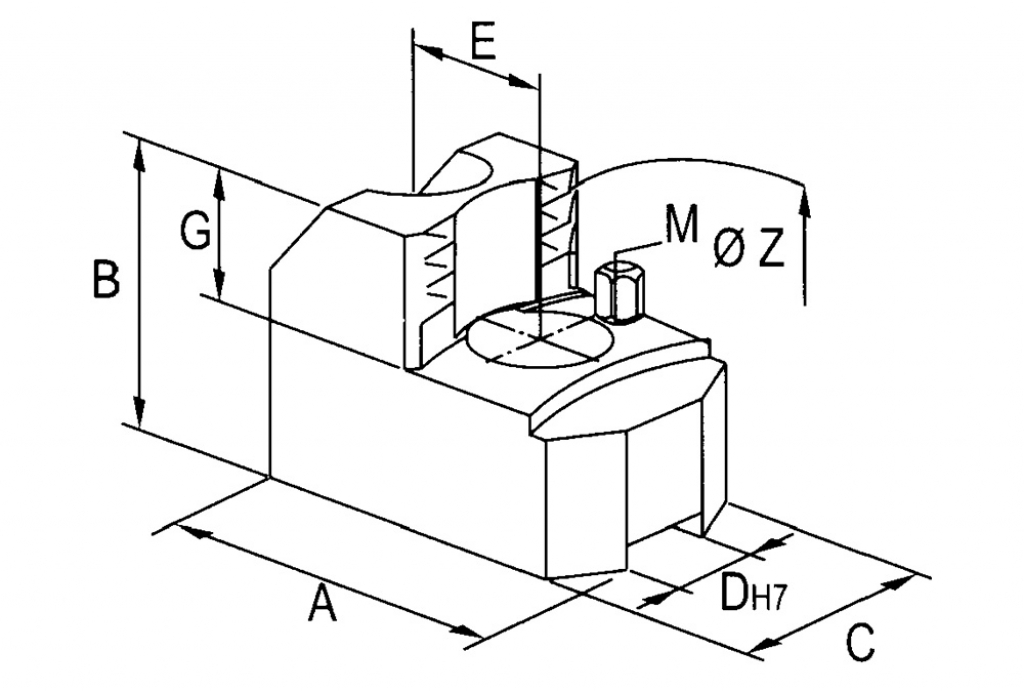

| Campo di bloccaggio Ø Z | A | B | C | Dh7 | E | Ø fori | P | G | M |
|---|---|---|---|---|---|---|---|---|---|
| Campo di bloccaggio Ø Z 30-60 | A 85 | B 48 | C 35 | Dh7 17 | E 23 | Ø fori 13-19 | P 1/16''x90° | G 25 | M 6 MA |
| Campo di bloccaggio Ø Z 60-90 | A 80 | B 48 | C 40 | Dh7 17 | E 23 | Ø fori 13-19 | P 1/16''x90° | G 25 | M 6 MA |
| Campo di bloccaggio Ø Z 90-120 | A 68 | B 50 | C 40 | Dh7 17 | E 23 | Ø fori 13-19 | P 1/16''x90° | G 25 | M 6 MA |
| Campo di bloccaggio Ø Z 120-150 | A 65 | B 56 | C 40 | Dh7 17 | E 23 | Ø fori 13-19 | P 1/16''x90° | G 25 | M 6 MA |
| Campo di bloccaggio Ø Z 150-180 | A 70 | B 58 | C 40 | Dh7 17 | E 23 | Ø fori 13-19 | P 1/16''x90° | G 25 | M 6 MA |
| Campo di bloccaggio Ø Z 170-230 | A 80 | B 58 | C 50 | Dh7 17 | E 23 | Ø fori 13-19 | P 1/16''x90° | G 25 | M M 8 |
