Officina Mariani - Autoblok-smw Ø 165 P. G.

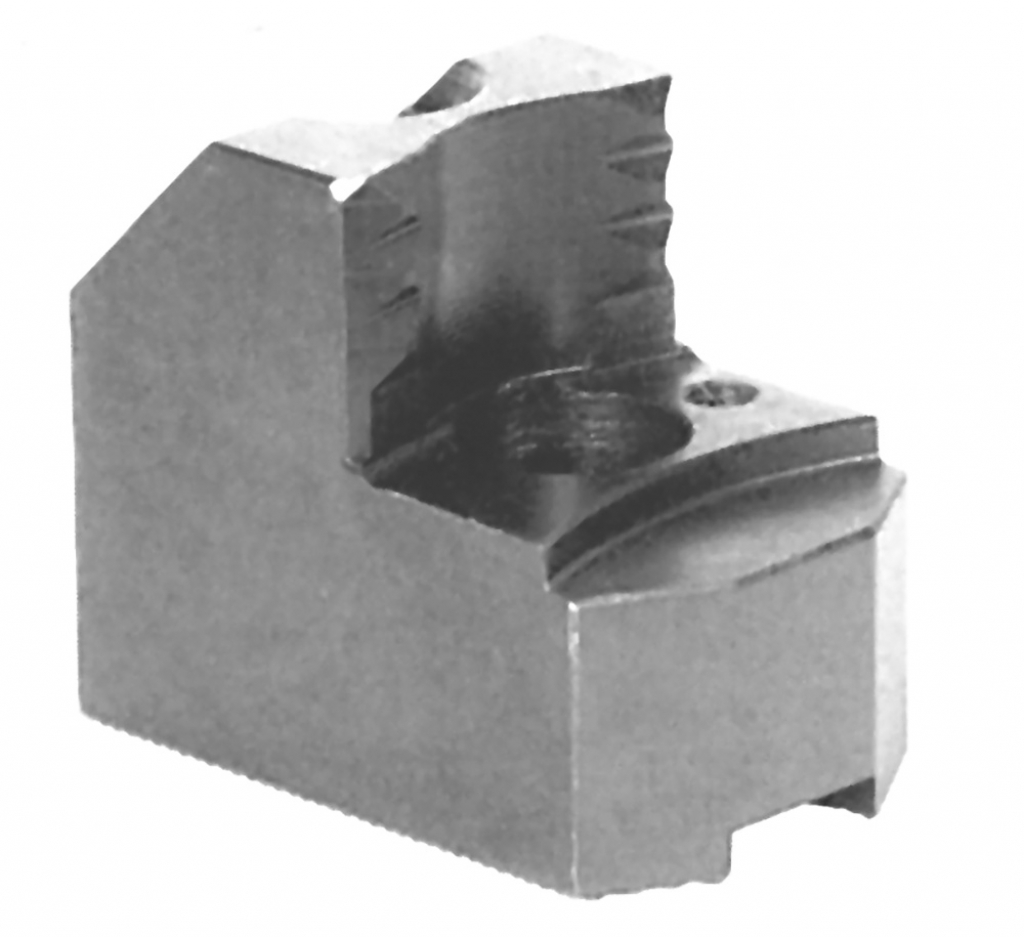

Griffe temprate per pezzi grezzi

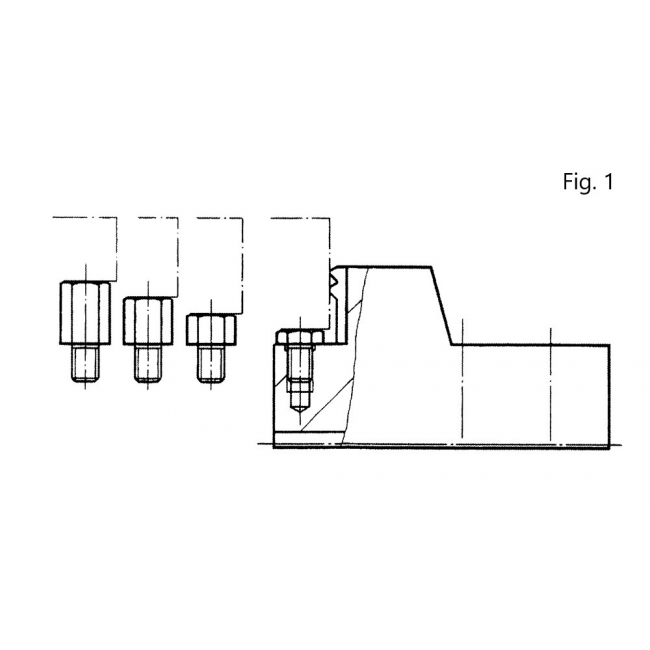

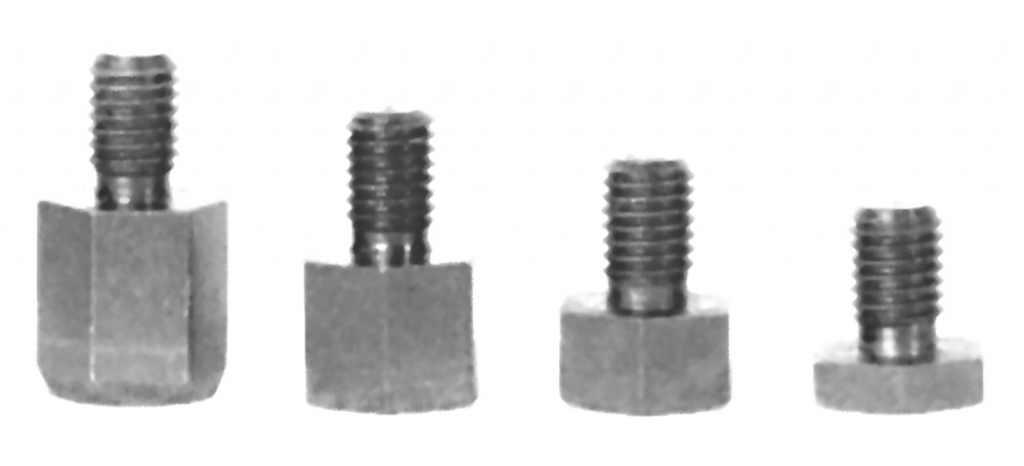

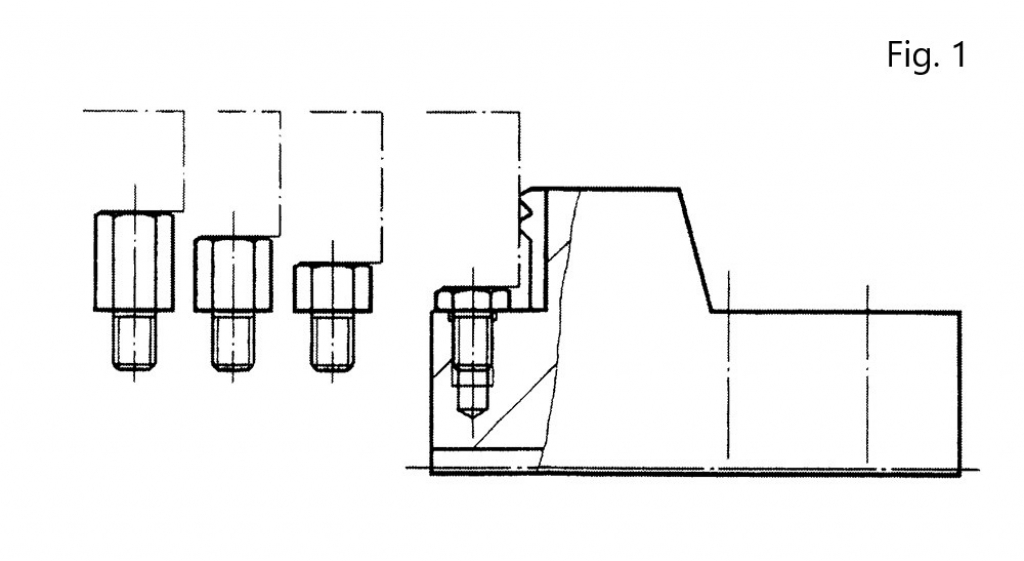

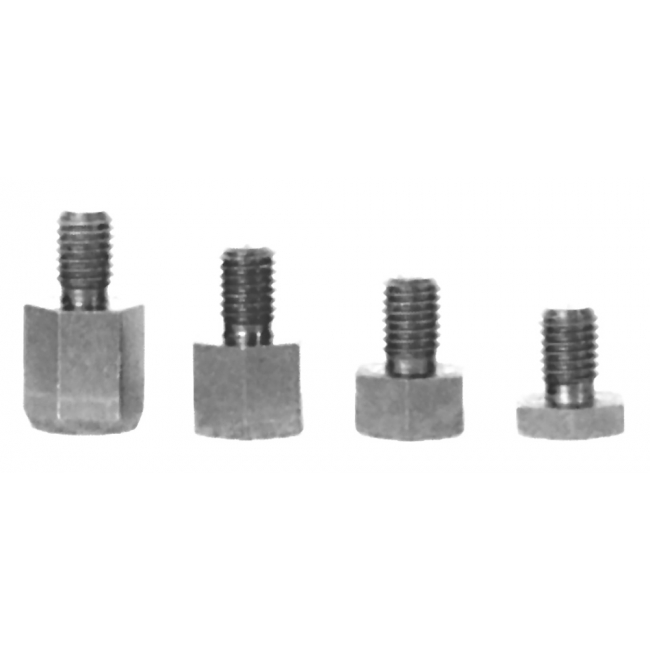

Fig. 1: Esempio di bloccaggio con possibilità di regolazione dell’altezza di presa mediante gli appoggi

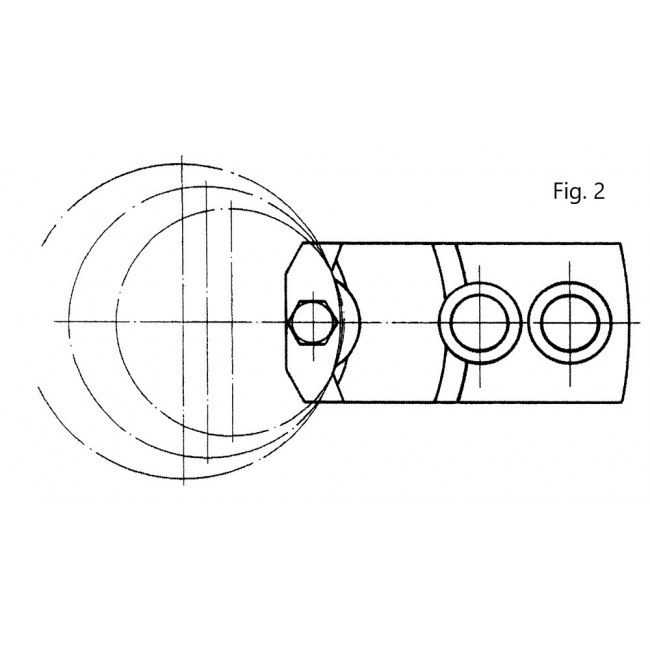

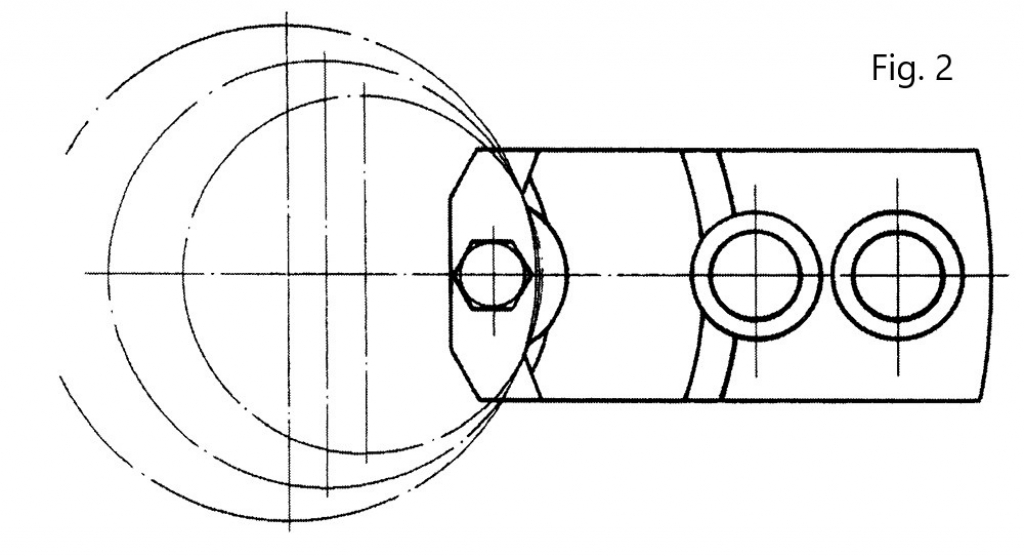

Fig. 2: Esempio di bloccaggio di una griffa su vari diametri

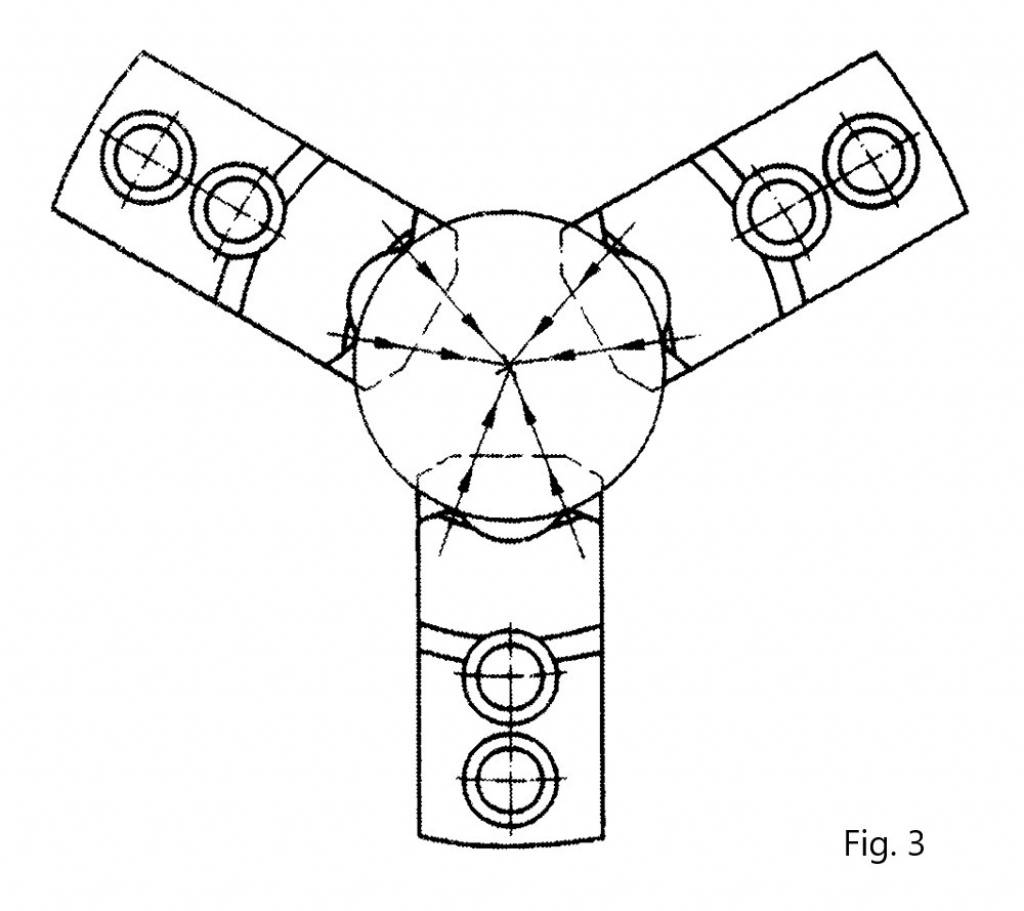

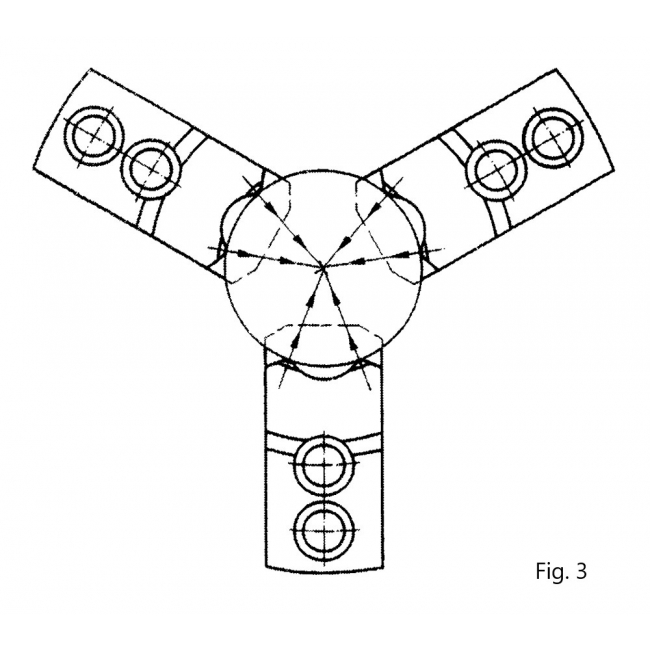

Fig. 3: Esempio di assoluta sicurezza di presa grazie al serraggio in sei punti

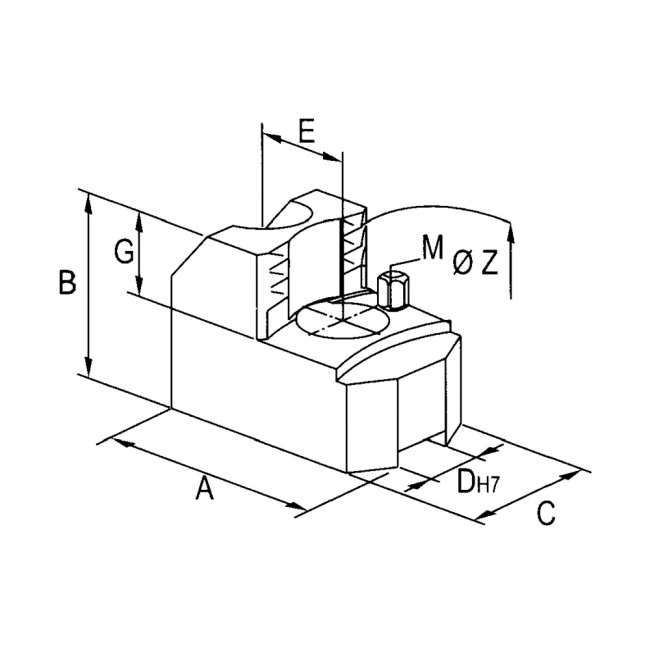

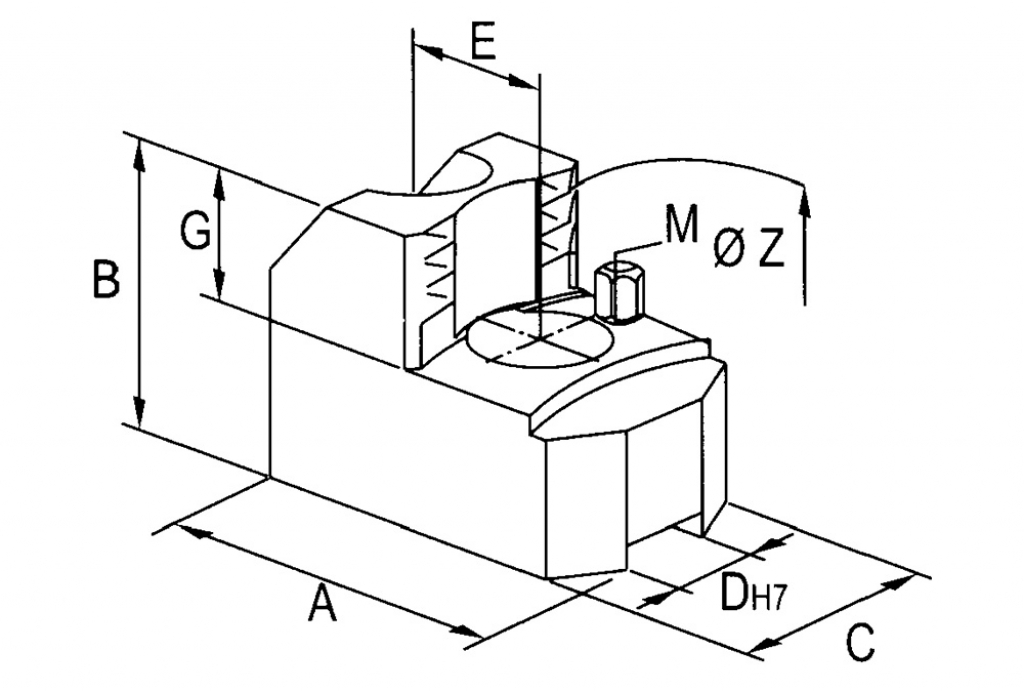

Campo di bloccaggio Ø Z	A	B	C	Dh7	E	Ø fori	P	G	M
Campo di bloccaggio Ø Z 30-50	A 65	B 40	C 35	Dh7 14	E 16,5	Ø fori 11-18	P	G 25	M
Campo di bloccaggio Ø Z 50-70	A 63	B 40	C 35	Dh7 14	E 16,5	Ø fori 11-18	P	G 25	M
Campo di bloccaggio Ø Z 70-90	A 58	B 49	C 35	Dh7 14	E 16,5	Ø fori 11-18	P	G 25	M
Campo di bloccaggio Ø Z 90-110	A 58	B 52	C 40	Dh7 14	E 16,5	Ø fori 11-18	P 1/16''x90°	G 25	M M 6
Campo di bloccaggio Ø Z 110-130	A 63	B 52	C 40	Dh7 14	E 16,5	Ø fori 11-18	P	G 25	M
Campo di bloccaggio Ø Z 130-150	A 66	B 54	C 40	Dh7 14	E 16,5	Ø fori 11-18	P	G 25	M
Campo di bloccaggio Ø Z 150-170	A 78	B 54	C 40	Dh7 14	E 16,5	Ø fori 11-18	P	G 25	M
